Quvur uzunligi bo'yicha payvandlash liniyasi: Uzluksiz ishlash uchun texnik xizmat ko'rsatish va ta'mirlash strategiyalari

Quvur yozish liniyalarda uchraydigan keng tarqalgan nosozliklar va ularning asosiy sabablari

Tez-tez uchraydigan yozish nuqsonlari va ularning quvur yozish liniyasining ishlashiga ta'siri

Quvur tutashtirish operatsiyalarini ko'rib chiqqanda, porozitetsiya, tushirish, notekis birlashish tashabbuschilarning duch keladigan eng katta muammolardir. Bu muammolar, odatda, elektr yoki sim uzatish sozlamalarini noto'g'ri sozlash, tutashtirish sohasini himoya qiluvchi gaz yetarli bo'lmasa yoki metall sirtlarida namlik yoki moy kabi ifloslanishlar bo'lsa, paydo bo'ladi. Natijalari ham jiddiy bo'lishi mumkin - ushbu nuqsonlar bilan zararlangan birikmalar yaxshi payvandlangan birikmalarga qaraganda 40% mustahkamlikka yo'qoladi, shuningdek, shu nuqsonlar orqali yarimlar ikki yoki hatto uch barobar tez tarqaladi. Bu xavfli shikastlanishlar xuddi kichik porozitetsiya guruhlarining ham asosiy kuchlanish markazlari sifatida ishlashi bilan izohlanadi, bu esa quvurlarni vaqtdan-vaqt har qanday ta'mirlash mumkin bo'lmagan qattiq muhitlarda korroziyaga qarshi sezgirroq qiladi.

Payvandlangan quvur birikmalaridagi suv oqishi va konstruktsion butsizlik muammolari

Yuqori bosimli quvurlar ulanishidagi barcha teshishlarning taxminan uchdan ikkisiga ildizlar etarli chuqurlikka kirib bormaganligi sabab bo'ladi. O'tishlar o'rtasida etarli darajada payvandlanmaganlik natijasida kichik bo'shliqlar vujudga keladi va quvurlar temperaturaviy o'zgarishlarga uchrab kengayadi. Payvandlash jarayonida juda ham ko'p issiqlik ajralib chiqishi ham metallni shikastlanishiga sabab bo'lib, muammolarga olib keladi. O'tgan yili AQSHda o'tkazilgan tadqiqot natijalarini hisobga olgan holda, biz ham qiziqarli narsani kuzatdik. Agar quvurlar oxirlari 1,5 mm dan ortiq noto'g'ri joylashtirilsa, bu mamlakat bo'ylab tarqatish liniyalari konstruksiyalaridagi barcha strukturaviy muammolarning taxminan beshdan birini tashkil qiladi.

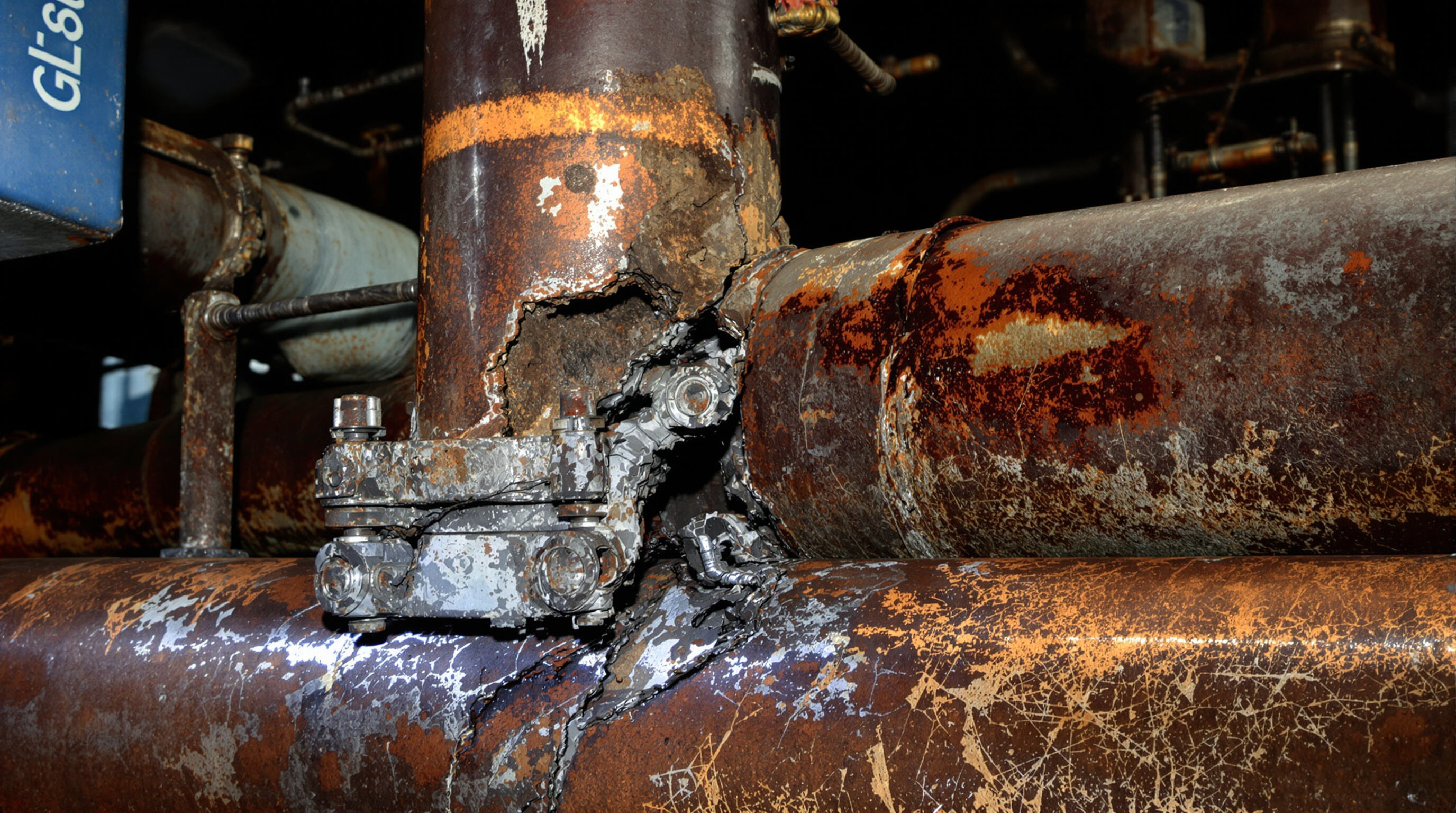

Zang, Korroziya hamda Muhit Omillari Qovurilish Quvurlarining Tez Yemirilishiga Sabab Bo'lmoqda

Galvanik korroziya sohil va sanoat muhitida kutilmagan nosozliklarning 30–50% ga hissa qo‘shadi. Xloridga boy muhitda payvand qopqoqlari quruq sharoitga qaraganda sakkiz marta tezroq yemiriladi, 4,5 dan past pH ga ega tuproqda odatdagi quvurlar yemirilish tezligi keskin ortadi. Erituvchi bo‘lmagan epoksi qoplamali payvand zonalar tuzli muhitda qoplamasidan 73% sekinroq yemirilishini tadqiqotlar ko‘rsatgan.

Voyaga yetuvchi shikastlanishlarni oldini olish uchun erta aniqlash va quvurlarning oqib ketishini aniqlash

Ultratovushli sinov yoki qisqartirilganda UT yarim millimetrgacha bo'lgan kichik ichki yorilishlarni taxminan 98% aniqlik bilan aniqlashi mumkin. Buning uchun oddiy ko'rikdan foydalangan holda eng yaxshi natija esa 80% ni tashkil qiladi. Shundan tashqari, mikroleaklarni aniqlashda termografik tasvirlash texnologiyasi esa bosim sinovlariga qaraganda taxminan 40% tezroq natija beradi. Korxonalar infratuzilmaning barcha qismlariga ushbu oldini olovchi monitoring tizimlarini joriy qilganda, tejab qolishlar tez sur'atda oshadi. Neft va gaz ishlab chiqaruvchi korxonalar esa har bir monitoring qilingan quvurlar miliga yiliga taxminan 250 ming AQSH dollari miqdorida ta'mirlash xarajatlarini tejayotganini aytishmoqda, chunki ular ishlab chiqarish jadvaliga zarar yetkazuvchi kutilmagan to'xtashlar oldini olmoqda.

Quvur uzunligi bo'yicha payvandlash chizig'ining asosiy nosozlik namunasi

Quvurlarni payvandlash liniyasining ishonchliligini ta'minlash uchun oldini olish va bashorat qilish bo'yicha ta'mirlash

Payvandlash tizimlari uchun rejalashtirilgan tekshiruvlar va standartlashtirilgan ta'mirlash nazorat ro'yxatlari

Muntazam tekshiruvlar quvurlarni payvandlash liniyasining ishonchli ishlashini ta'minlashda muhim ahamiyatga ega. Tuzilgan tekshiruv jadvalidan foydalanuvchi korxonalar reaktiv ta'mirlashga tayanuvchi korxonalar bilan solishtirganda rejalashtirilmagan ishdan chiqishlarni 50% kamaytiradi. Standartlashtirilgan nazorat ro'yxatlariga quyidagilar kiradi:

• Sho'la nozli holatini baholash
• Gaz oqim tezligini tasdiqlash
• Sim uzatish mexanizmini tortish kuchini kalibrlash
• Yer bilan ulanish uzluksizligini tekshirish

Katta sanoat tadqiqoti yoyg'och barqarorlik muammolarining 78% ga kelib chiqish sababi sozlanmagan parametrlar ekanligini aniqlagan. Ushbu ilg'or strategiya har bir payvandlash stantsiyasi uchun yillik ta'mirlash xarajatlarini 18000 AQSH dollari kamaytiradi va ISO 3834 standartlariga muvofiqlikni ta'minlaydi.

Naylar uchun payvandlash liniyalari sensorlar va ma'lumotlar tahlilidan foydalangan holda oldindan aniqlab turuvchi texnik xizmat ko'rsatish

Zamonaviy monitoring tizimlari asosiy parametrlarni real vaqtda kuzatadi:

Elektrodning 48 soat mobaynida vujudga keladigan etishmonliklarini bashorat qilish uchun mashinaviy o'qish modellarini o'rnatish maydon sinovlarida 92% aniqlikni ta'minlaydi. Tebranish tahlili asosida ishlaydigan servomotorni foydalanish 30% uzunroq xizmat muddatini ta'minlaydi, termal tahlil esa sovutish tizimining 65% kamchiliklarini oldini oladi.

Bir xil sifatni ta'minlash uchun payvandlash uskunalari kalibrovka va tekislash

Oqilona tekislash orbital payvandlash sohasida nuqsonlarni 40% gacha kamaytiradi, 2023-yilgi ishlab chiqarish bo'yicha tadqiqot ma'lumotlariga ko'ra. Kalibrovka amaliyotlari quyidagilarni o'z ichiga oladi:

• Lazer taxometrlar yordamida sim uzatish tezligini tekshirish
• PLC parametrlarini nazorat qilish
• Bosim kuchini yuk hujayralari yordamida tekshirish

Bir gaz qazib olish qurilmasi bo'yicha o'tkazilgan tadqiqot o'tkazilganda, oylik kalibrlash quyilma uzunligining barqarorligini 28% ga oshirgan va quyilma har bir kilometri uchun 19 soat qayta ishlashni kamaytirgan.

Quvurish uskunalari xavfsizligi: jarayonlar bo'yicha yuqori samaradorlikni ta'minlash

Truba quvurish liniyasidagi uskunani samarali ta'mirlash ishlab chiqarish sifatiga hamda SHildlangan metall yoy quvurish (SMAW), MIG, TIG va Flux-Yadroli yoy quvurish (FCAW) tizimlari bo'yicha operatsion uzluksizlikka bevosita ta'sir qiladi.

SMAW, MIG, TIG va FCAW quvurish tizimlari uchun ta'mirlash bo'yicha eng yaxshi amaliyotlar

• Elektrod va sim uzatishni saqlash : Yoy noaniqlikdan saqlanish uchun uzunligi 2 dyuymdan oshiq bo'lgan SMAV tayoqchalarni almashtiring. MIG/FCAV tizimlari uchun kontakt nozimlarni soatiga tekshirib turish kerak, chunki ularning eskirishi tufayli kuchlanish pasayishini oldini olish kerak
• Gaz oqimini optimallashtirish : TIG himoya gaz oqimini 15–20 CFH oralig'ida saqlang, quyilgan nazoratni har chorakda tekshiring
• Жыярмоқ тизими протоколлари : Suv bilan sovutiladigan TIG lampa shlanglarini to'siqlarga tekshiring va 400 soatdan keyin filtrlarni tozalang

Yeyilish va tekislanmaganlikni bartaraf etish paytda quyoshli nuqsonlarni oldini olish

Haqiqiy vaqtda kuzatish quyoshli nuqsonlarni 27% ga kamaytiradi, quyidagilarni aniqlaganda:

• Loyihalash o'qi siljishi : Lazerni boshqaruv tizimlari orbital yeyish boshqotirlarida 0,5 ° dan ortiq og'ishlarni aniqlab ogohlantiradi
• Quvvat manbasi kamayishi : Avtomatik jurnalga olish transformatorli bloklarda 5% dan ortiq bo'lgan kuchlanish to'lqinlarini belgilaydi
• Mexanik yeyilish naqshlari : Bashorat qiluvchi analitika MIG qoplamasining liniya yeyilishini 72 soatdan keyin aniqlaydi

2024-yilgi Payvandlash tizimlari ishonchliligi to'g'risidagi hisobotda burilish momenti cheklangan nozzlani qo'llab-quvvatlash usullariga qaraganda 41% kamroq bo'ladigan rezba uzilish hodisalarini kamaytirishini ko'rsatdi. Motor vibratsiyasining spektral tahlili o'tkazgichlarda 30 kun oldin 89% aniqlik bilan podshipniklarning ishlamay qolishini bashorat qiladi.

Truba payvandlash operatsiyalarida tekshiruv va sifat nazorati

Yo'iq yo'q qiluvchi sinov (NDT) usullari: Ultratovushli va rentgen tekshiruvi

Yo'iq yo'q qiluvchi sinov payvandlarni shikastlanishsiz tekshirishda eng yaxshi natijani beradi. Ultratovushli tekshiruv haqida gap ketganda, mutaxassislarning materiallarga yuqori chastotali tovush to'lqinlarini yuborish orqali ichida yashiringan muammolarni, masalan, treshinkalarni yoki bo'shliqlarni aniqlashadi. ASME dan kelgan so'nggi ma'lumotlarga ko'ra, ushbu sinovlar juda muhim payvand birikmalaridagi kamchiliklarning taxminan 95% ini aniqlab beradi. Yana bir keng tarqalgan usul — rentgenografiya, bunda X-nur yoki gamma-nur yordamida payvand ichidagi holatni ko'rsatuvchi tasvirlar olinadi. Bu usul payvandlash jarayonida metallning noto'g'ri birlashgan yoki havo pufakchalari hosil bo'lgan maydonlarni aniqlashga yordam beradi. Ikkala usul ham foydalanilayotgan quvurlar uchun API 570 tomonidan belgilangan talablarga javob beradi. Ushbu usullarning ahamiyati muhandislarning kelajakda katta halokatlarga sabab bo'lishi mumkin bo'lgan muammolarni oldindan aniqlab, ularni tuzatish imkonini beradi.

Aniqlik va samaradorlikni muvozanat qilish: ko'rikdan o'tkazishning avtomatlashtirilgan turi bilan taqqoslash

Kameralarni qo'lda tekshirish hali ham nuqsonlarni aniqlash uchun yaxshi ishlaydi, garchi bu tekshiruvchi kishining qanchalik yaxshi ekanligiga bog'liq bo'lsa ham. Yangi sun'iy intellektga asoslangan tizimlar qo'l bilan bajariladigan ishlarni amalga oshirish uchun ketadigan vaqtning taxminan yarmida shu payvand chiziqlarini tekshira oladi, shuningdek, odam ko'zi bilan ko'zdan chiqib ketadigan mikron darajasidagi nuqsonlarni ham aniqlaydi. Hozirgi kunda ko'plab sexlar ikkala usulni aralashtirib qo'llashadi. Qulay joylarni ishchilarga, qiyinroq bo'lgan joylarni esa keyinchalik jiddiy muammolarga sabab bo'lishi mumkin bo'lgan avtomatik skanerlovchi qurilmalarga topshirishadi. Shu tariqa xavfsizlikni qurbandon qilmasdan barcha tomonlama talablarga javob beriladi.

Ta'mirlashdan keyingi tekshiruv va payvand sifatini kafolatlash bo'yicha protokollar

Barcha ta'mirlash ishlari qayta tekshirilishi kerak bo'lib, dastlabki NDT usulidan foydalanib nuqsonlarni bartaraf etilganligini tasdiqlash lozim. Ta'mirlashdan keyingi asosiy qadamlar quyidagilardan iborat:

1. Konstruksiya butunligini tekshirish uchun ishlab turgan bosimdan 1,5 baravar katta bosim berib sinovdan o'tkazish
2. Ta'mirlash parametrlarini kuzatish uchun hujjatlarni tayyorlash
3. Ta'mirdan oldingi va keyingi tekshiruv ma'lumotlarini solishtirish
   2024-yilgi AWS D1.1 moslik tadqiqotiga ko'ra, ushbu yopiq tsikl jarayoni quvurlarni payvandlash liniyalari bo'yicha takroriy nosozliklarni 63% ga kamaytiradi.

Dastlabki diagnostika va uzluksiz takomillashtirish bilan ishlash vaqti kamaytirish

Payvandlash liniyasi nosozliklarini aniqlash va ta'mirlash uchun operativ reaksiya protseduralari

Yaxshi quvur tutilish ishi tashkilotning ishlamay qolganida mustahkam zaxira rejalarga ehtiyoj tug'diradi. Tadqiqotlar uskunalarning ishlamay qolish muammolarining asosan uchta asosiy qismdan iborat ekanligini ko'rsatmoqda: nimadir noto'g'ri ketayotganini aniqlash uchun ketadigan vaqt (aniqlash vaqti), so'ng nima qilish kerakligini hal qilish (qaror qabul qilish vaqti) va nihoyat buzilgan narsani tuzatish (ta'mirlash vaqti). Avtomatik ogohlantirish tizimlari bilan ishlaydigan yuqori texnologik kuzatish tizimlarini joriy qilish muvaffaqiyatsizliklarni aniqlash tezligini kamaytiradi, aynan qattiq bosimli vaziyatlarda esa bu ko'rsatkich 40% gacha kamayishi mumkin. Turli bo'limlar birgalikda ishlashda ildiz sababli tahlil usullarini bilishlari ularni noaniq elektr uzilishlari yoki gaz oqimining barqaror emasligi kabi muammolarni, odatda 15 daqiqa ichida tez aniqlashga yordam beradi. Bunday tez reaksiya kichik muammolarni keyinchalik katta qiyinchiliklarga aylantirishini oldini oladi.

Tadqiqot holati: Yuqori hajmli quvur tutilish korxonasida rejali bo'lmagan to'xtashlarni kamaytirish

Markaziy G'arbiy Qo'shma Shtatlardagi quvur ishlab chiqaruvchi korxona quyidagi uchta asosiy chora-tadbirlar tufayli rejali bo'lmagan to'xtashlarni 35% gacha kamaytirdi:

1. Elektr yuritma uzilishlarini bashorat qilish uchun orbital yoki payvandlash boshlariga tebranish sensorlarini o'rnatish
2. Elektrod muammolarini hal qilish uchun rangli remont to'plamlaridan foydalanish
3. Kosmetik nuqsonlardan ko'ra quvurlarning o'rnini kerakliligi tartibiga qaror daraxtini qo'llash
   Bu strategiya 12 ming chiziqli fut payvandlangan birikmalarda ASME BPVC IX bo'limiga mos kelish darajasini saqlab turish bilan o'rtacha ta'mirlash vaqtini 82 dan 53 minutgacha kamaytirdi.

Operatorlarni tayyorlash va ma'lumotlarga asoslangan optimallashtirish orqali uzluksiz takomillashtirish

Oylik ko'nikma baholashlar operatorlarning ishlashi bilan nuqsonlar darajasi o'rtasidagi bog'liqlikni ko'rsatadi: gaz bilan himoya qilish protseduralari bo'yicha 85% dan yuqori ball to'plaganlar 28% kam porozitetti nuqsonlarga ega. Kengaytirilgan haqiqiylik (AR) payvandlash simulatorlarini ishlab chiqarish ma'lumotlar tahlili bilan integratsiya qilish tashkilotlarga quyidagilarni amalga oshirish imkonini beradi:

• Haqiqiy vaqtda ko'nikmalar tushmaligini aniqlash
• Alohida birikma turlari uchun maxsus o'qitish dasturini sozlash
• Olti oy ichida qayta ishlashni 19% ga kamaytirish
  Bu esa jihoz ma'lumotlari o'qitish ustuvorliklarini aniqlashda, operatorlarning mutaxassislari esa diagnostik aniqlikni oshirishda qo'llab-quvvatlovchi aylanma aloqani yaratadi.

Koʻpincha soʻraladigan savollar

Quvurlarni payvandlash liniyalari xavfsizligi haqida eng ko'p uchraydigan muammolar qanday?

Keng tarqalgan muammolarga porozitetsiya, pastga kesish, notekislik, oqish hamda konstruksiya butunligi bilan bog'liq muammolar kiradi. Shuningdek, korroziya, zang, atrof-muhit omillari quvurlar tizimining eskirish jarayonini tezlashtirishi mumkin.

Quvurlarni payvandlashdagi nuqsonlarni dastlabki bosqichda aniqlash qanday amalga oshiriladi?

Nuqsonlarni dastlabki bosqichda aniqlash ultratovushli sinov (UT) va termografik tasvirlash texnologiyalari yordamida amalga oshirilishi mumkin bo'lib, ular mos ravishda pastki yuzadagi troshinlar va harorat o'zgarishlarini aniqlashda yuqori aniqlikka ega.

Quvurlarni payvandlash liniyasiga xizmat ko'rsatishning qanday usullari ishonchliligini oshiradi?

Rejalashtirilgan tekshiruvlar, oldini olish va bashorat qilishga asoslangan xizmat ko'rsatish, sensorlardan kelgan ma'lumotlarni tahlil qilish, shuningdek, xizmat ko'rsatish vositalarini to'g'ri sozlash hamda tekislash quvurlarni payvandlash liniyalarining ishonchliligini sezilarli darajada oshirishi mumkin.

Quvurlarni payvandlash liniyalarida bashorat qilishga asoslangan xizmat ko'rsatish qanday ishlaydi?

Bashorat qilish uchun texnik xizmat ko'rsatish — asosiy payvand parametrlarini kuzatuvchi haqiqiy vaqtda monitoring tizimlaridan foydalanadi. Mashina o'qish modellari to'plangan ma'lumotlarni tahlil qilish orqali potentsial nosozliklarni oldindan aniqlab, ularning sodir bo'lishini oldini oladi.

Sifat nazoratidagi nobozori sinovlarning roli nima?

Ultratovushli va rentgen tekshiruvi kabi nobozori sinov (NDT) strukturaviy butunlikni saqlab turish va sanoat standartlariga mos kelishni ta'minlash uchun nosozliklarni aniqlashda muhim rol o'ynaydi.
