Domov > Produkty > Strojní Zariadenia Na Zpracovanie Hlbokých Dier > Vŕtačka hlbokých otvorov
- Typ: Horizontálny CNC hĺbkový vrták
- Maximálna diála vŕtania: 50 mm
- Rozsah otáčky vŕtača (rpm): 30 - 1500 rpm
- CNC alebo nie: CNC
- Napätie: 380220/415/440V
- Hmotnosť (kg): 3000 kg
- Záruka: 1 rok
- Základné komponenty: čerpadlo, prevodovka, motor
- Rýchlosť vŕtania: 800-7000 r/min
- Miesto pôvodu: Jiangsu, Čína
- Názov značky: chuangyuan
- Rozmery: 5000x4050x2050mm
- Hlavné prednosti: dlhá životnosť
- Správa o skúške strojového zariadenia: Poskytuje sa
- Video výstupná kontrola: Za predpokladu
Klúčové atribúty
Iné atribúty
| Video výstupnej kontroly | Poskytované | Záruka | 1 rok |
| Kľúčové predajné body | Dlhá životnosť | Hlavné komponenty | Čerpadlo, prevodovka, motor |
| Správa o teste strojov | Poskytované | CNC alebo nie | CNC |
| Max. vŕtanie pr. (mm) | 50 | TYP | Horizontálny CNC stroj na hlboké vŕtanie |
| Napätie | 380220/415/440V | Rozsah otáčok vretena (ot./min.) | 30 - 1500 ot./min |
| Výkon (KW) | 45 | Hmotnosť (kg) | 3000 |
| Rýchlosť vŕtania | 800-7000 ot./min | Miesto pôvodu | Jiangsu, Čína |
| Názov značky | ChuangYuan | Rozmery(L*Š*V) | 5000x4050x2050mm |
| Názov produktu | Cnc stroj na hlboké vŕtanie | Farba | Voliteľné |
| Rozsah priemeru vŕtania | 3-20mm | Celkové rozmery (D x Š x V) | 6050x4050x2050mm |
| APLIKÁCIA | Hlboké vŕtanie | Kľúčové slová | cnc stroj na hlboké vŕtanie |
| CNC alebo nie | CNC | Max. hĺbka vŕtania | 500mm |
| Rýchlosť vretena hlavného vŕtania | 380 ot./min | Sila | 19000 |
Balenie a dodanie
| Predajné jednotky: | Jednotlivá položka |
| Rozmery jednej balenie: | 510X415X215 cm |
| Hrubá hmotnosť jednotky: | 3000.000 kg |
Popisy produktov od dodávateľa
Prehľad

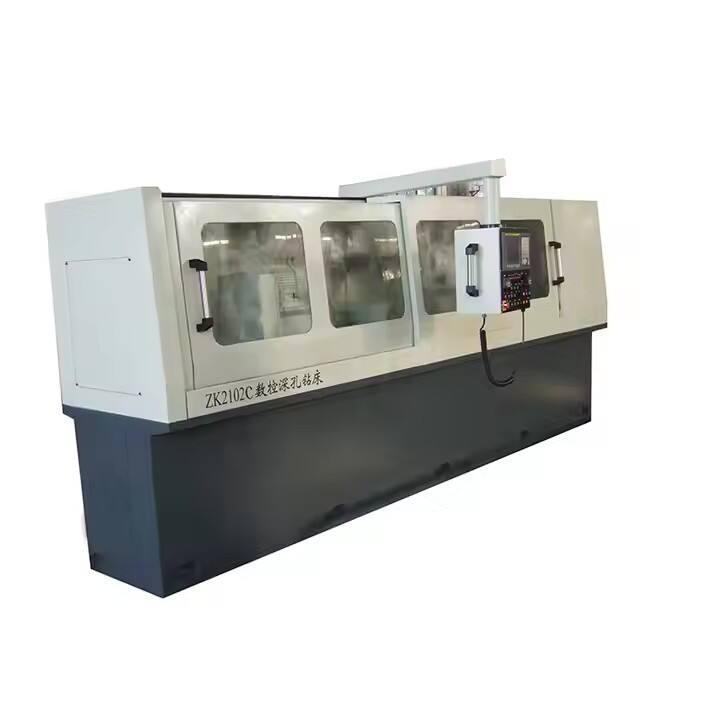

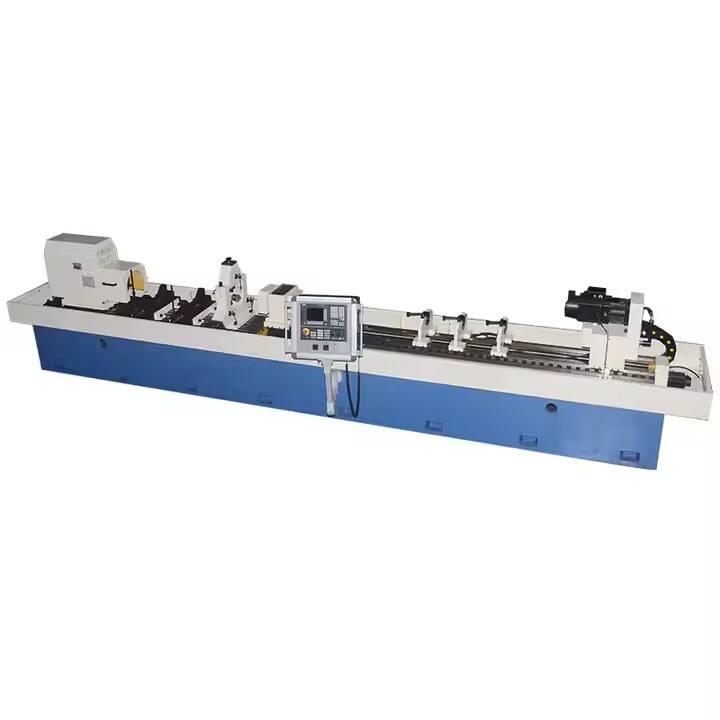

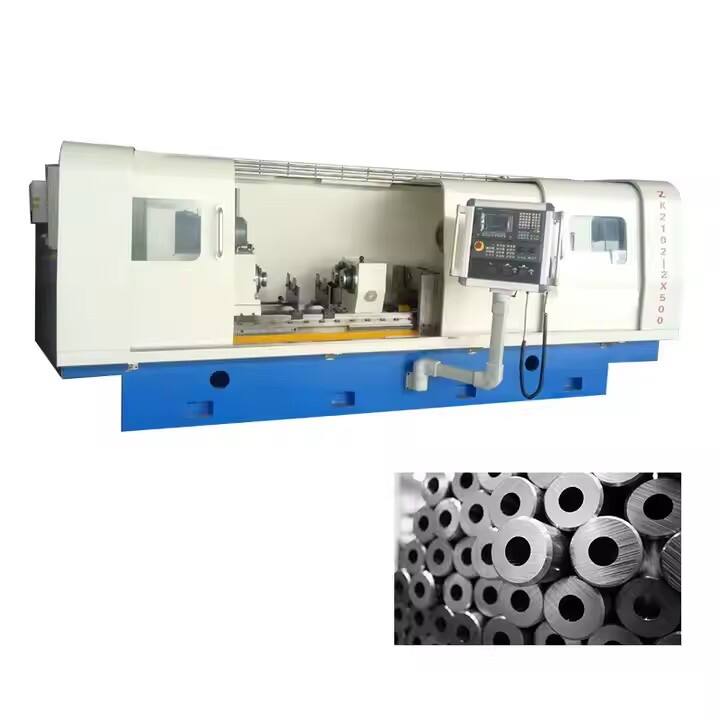

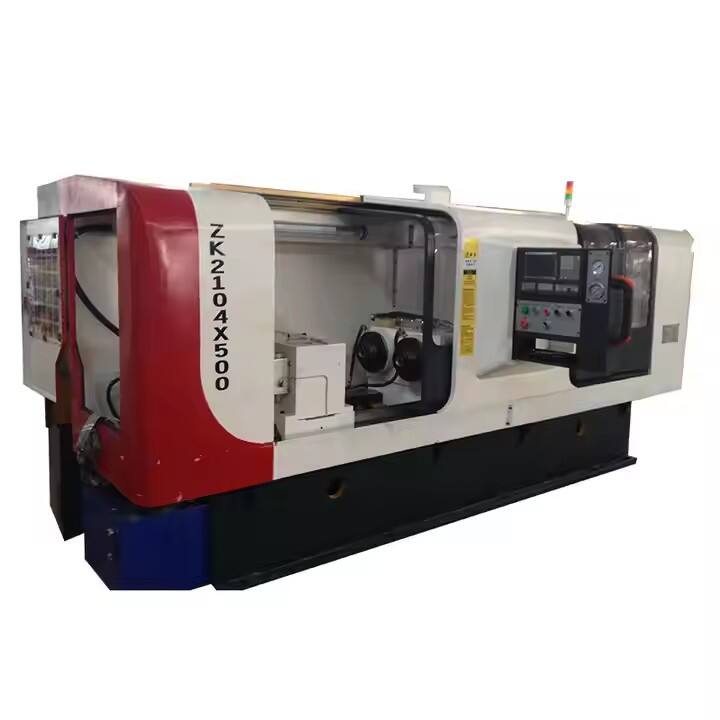

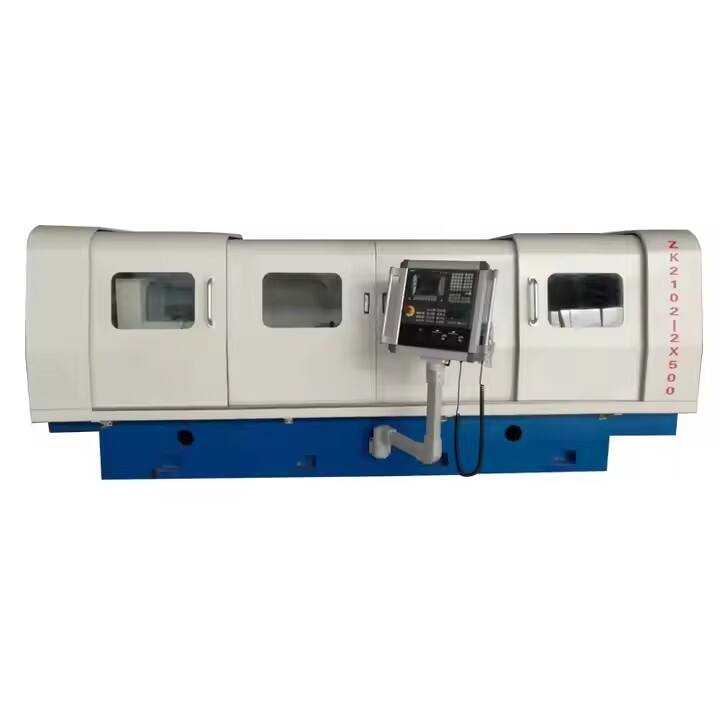

ZK série CNC stroj na hlboké vyvrtávanie otvorov
CNC stroj na hlboké vyvrtávanie otvorov je špecializovaný stroj na hlboké vyvrtávanie otvorov so vlastnosťami vysokého efektu, vysoké presnosti a vysoké automatizácie.
Používa metódu vŕtania zbraňou a metódu odstraňovania čipov (BTA) prostredníctvom jedného kontinuálneho vŕtania.
Môže dosiahnuť presnosť obrábania a drsnosť povrchu zvyčajne prostredníctvom procesu vŕtania, rozširovania a vyhlbovania.
Stroj je riadený CNC systémom s funkciou jedného akčného a automatického recyklovania, takže môže splniť požiadavky na obrábanie malých a veľkých sérií.
Stroj môže vŕtať priechodné otvory, slepé otvory a stupňovité otvory.
Stroj môže byť široko používaný v oblasti automobilov a motocyklov, foriem a letectva.
1 |
Priemer vŕtania |
CUSTOMIZED |
2 |
Max.hĺbka vŕtania |
CUSTOMIZED |
3 |
Max.dĺžka obrobku |
CUSTOMIZED |
4 |
Max.priemer obrobku |
CUSTOMIZED |
5 |
Rýchlosť vretena |
50-1500 ot./min (bezstupňové) |
6 |
Rýchlosť posuvu nástroja |
10-500 mm/min |
7 |
Max.priemer upínania obrobku |
100m |
8 |
Rýchlosť rýchleho posuvu |
2000 mm/min |
9 |
Krútiaci moment posuvného motora |
18 Nm |
10 |
Motor boxu vŕtacej tyče |
11 kW*2 s variabilnou frekvenciou |
11 |
Menovitý tlak chladenia |
2,5 MPa |
12 |
Celkový výkon stroja |
45 kW |
13 |
Presnosť filtrácie chladiacej kvapaliny |
20 μm |
Hlavné časti Značka | ||
1 |
CNC systém |
SIEMENS/FANUC |
2 |
Servomotor podávania (osi Z) |
Taiwan Zhongda |
3 |
Servomotor vretena vŕtacej tyče |
Shanghai Meishike |
4 |
Podávací guľový skrutkový mechanizmus |
Taiwan HIWIN |
5 |
Ložiská |
Harbin, Wafangdian, Luoyang Bearing Co.Ltd |
6 |
Hydraulické komponenty |
Jiangsu Haimen |
7 |
Hydraulické čerpadlo |
Cangzhou Dayu |
8 |
Automatické mazanie |
Čínska známa značka |
9 |
Pásy, kolesá |
Čínske známe značky |
10 |
Frekvenčný prevodca |
Taiwan Zhongda |
11 |
Reťaz |
Langfang |
12 |
Nízkonapäťové elektrické komponenty |
SCHNEIDER |
Presnosť a drsnosť povrchu | |
1 |
Po vŕtaní, presnosť otvoru: IT10-11. Drsnosť povrchu Ra≤12.5 |
2 |
Po hrubom vŕtaní, presnosť otvoru IT9-10. Drsnosť povrchu Ra≤6.3 |
3 |
Po jemnom vŕtaní, presnosť otvoru IT7-8. Drsnosť povrchu Ra≤3.2 |
4 |
Po valcovaní, presnosť otvoru IT7-8. Hladkosť povrchu Ra≤0.4 |
5 |
Lineárnosť otvoru: ≤0.15/1000mm |
Q: Aké sú počasy predajnej služby?
A: 1. Môžeme ponúknuť bezplatné školenie v našej spoločnosti. 2. Ak potrebujete, naši inžinieri sú k dispozícii na servisovanie strojov za hranicou.
Q: Ako je záruka?
A: Celý stroj má záruku jedného roku a údržbu po celý život.
Q: Čo mám urobiť, keď mám nejaké problémy alebo otázky?
A: Neváhajte nás kontaktovať, odpočítame Vám čo najskôr.
Q: Ako je kvalita?
A: Pred tým, než zapakujeme každú strojárnu, najprv ju otestujeme. Ak bude mať stroj problém na vašom mieste, náš zamestnanec bude zodpovedný za svoju chybu. A my vyriešime váš problém.
Q: Prečo si vybrať vás?
A: My sme výrobcami a viac ako 20 rokov sa specializujeme v tejto oblasti. Náš hlbokohodový zbernicový stroj je exportovaný po celom svete.
Od spoločnosti CHUANG YUAN môžete získať perfektnú kvalitu produktu a profesionálnu službu za dobrú cenu.
