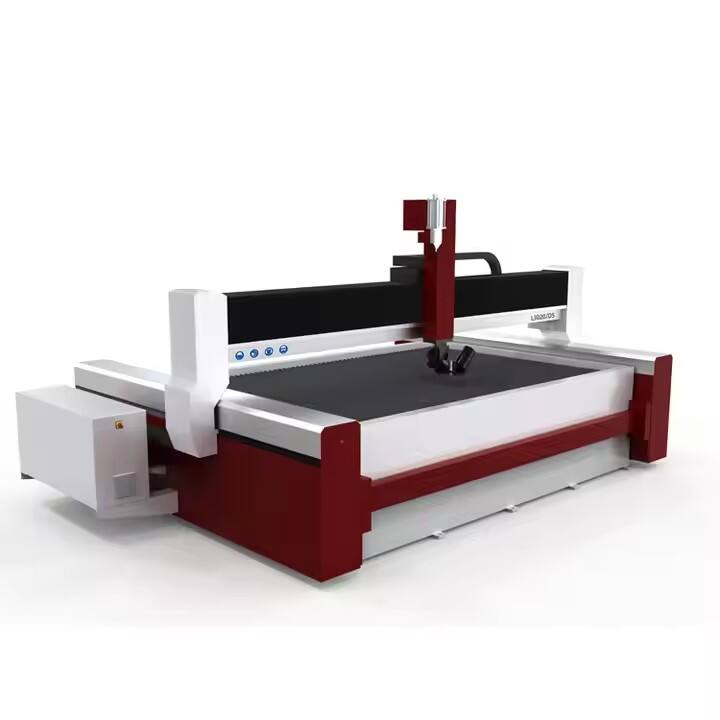

5 축 3d 워터젯 머신 1530 cnc 워터젯 절단기 대리석 화강암 유리 절단용 워터젯 절단기

5 축 3d 워터젯 머신 1530 cnc 워터젯 절단기 대리석 화강암 유리 절단용 워터젯 절단기

- 핵심 구성 요소: PLC, 모터, 기어박스, 압력용기, 기어, 펌프
- 보증기간 : 1년
- 무게(kg) : 3000
- 원산지 : 중국 장쑤성
- 반복성(x/y/z) (mm): ±0.025
- 테이블 이동거리(x) (mm): 3000
- 테이블 이동거리(y) (mm): 1500
- 테이블 이동거리(z) (mm): 200
- 축의 개수 : 3
- 영상출고검사 : 제공

소개

주요 속성

업계 특유의 속성

핵심 부품	PLC, 모터, 기어박스, 압력용기, 기어, 펌프	전압	220v/380v/415v
보증	1년	반복성(x/y/z)(mm)	±0.025
주요 판매 포인트	긴 서비스 수명	기계 테스트 보고서	제공됨
비디오 출고 검사	제공됨	축 수	3
*크기(가로세로높이)*	기계 모델에 따라	정량	30KW/40마력;37KW/50마력
무게 (kg)	3000	원산지	장쑤, 중국
테이블 이동 거리(x) (mm)	3000	테이블 이동 거리(y) (mm)	1500
테이블 이동거리(z) (mm)	200	절단정밀도(mm)	±0.1
브랜드 이름	창 원	이름	워터젯 커팅 머신 커터의 워터젯 커팅 테이블
재료 절단	돌, 플라스틱, 스테인리스 스틸, 황동, 알루미늄, 유리 등	절단 정확성	+/-0.1mm
최대 유량	3.7L/분	구동 시스템	AC 서보 및 나사, 가이드 레일
크기	주문제조	구조	갠트리 또는 캔틸레버
색상	흰색과 빨간색 또는 맞춤 제작	작동 압력	320~400mpa
연마제 이름	석류석

포장 및 배송

판매 단위:	단일 품목
단일 포장 크기:	500X400X500 cm
단일 총 중량:	4000.000kg

공급업체의 제품 설명



제품 설명

워터젯 절단기는 첨단 절단 장비로서 산업 분야에서 광범위한 용도로 사용됩니다.

수중 절단 기계의 완전한 세트는 일반적으로 다섯 가지 주요 부분으로 구성됩니다: 첫 번째는 고압 시스템으로, 이는 고압 수류를 생성하는 데 핵심적인 역할을 하며 절삭에 강력한 동력 지원을 제공합니다; 두 번째는 절삭 플랫폼으로, 절삭될 재료를 지탱하며 절삭 작업에 안정된 기반을 제공합니다; 세 번째는 제어 시스템으로, 장비의 지능형 센터와 같아서 전체 절삭 과정의 다양한 매개변수를 정확히 조절합니다; 네 번째는 냉각 시스템으로, 장비 작동 중 온도를 효과적으로 낮춰 장비의 안정성과 안전성을 보장합니다. 냉각 시스템에는 공랭식 시스템과 수냉식 시스템이 포함되며, 사용 환경의 온도에 따라 적절한 냉각 강도를 가진 장비를 선택하여 특정 작업 조건 요구 사항에 적응해야 합니다; 다섯 번째는 사공급 시스템으로, 마모성 물啧 절삭이 필요할 때 중요한 역할을 하며 마모재의 원활한 공급을 보장합니다. 우리가 사용하는 사지는 일반적으로 잘린 절삭 성능과 안정성이 우수한 80메시 사파이어 사입니다.

사양

CNC 워터젯 절단기 매개변수(L=갠트리 유형)
파라미터		UNIT	CY-L1010	CY-L2015	CY-L3015	CY-L3020	CY-L2060
효율적인 절단 영역		mm	1000×1000	2000×1500	3000×1500	3000×2000	2000×6000
축 이동	X	mm	1000	2000	3000	3000	2000
	Y	mm	1000	1500	1500	2000	6000
	Z	mm	150~180	150~180	150~180	150~180	150~180
X축과 Y축은 HIWIN 또는 I+F 볼스크류와 가이드웨이를 채택하고, 구동을 위한 서보모터를 채택합니다. 미쓰비시나 야스카와
절단 정확성		mm	±0.1
위치 정확도		mm	±0.025
X,Y 드라이런 속도		m/min	0-15 (30m/min 속도가 필요한 경우 요청에 따라 제작 가능)
절단 속도		m/min	세부적인 소재와 두께에 관하여

우리의 CY 수중 절단 플랫폼은 어떻게 만들어졌나요?

H98215b161f604af3955f013de527d72d0.avif (1).jpg Hcfd9374a19b943e4b7be7143119d0dcdS.avif.jpg

워터젯 커팅 헤드

초고압 워터젯은 주로 연마절단과 순수물절단(순수물절단 포함)으로 나뉩니다.
따라서 커팅 헤드도 연마제 워터젯 커팅 헤드와 순수 워터젯 커팅 헤드로 나뉜다.

* 마모성 수중 절단은 주로 금속 (예: 탄소강, 스테인레스 등), 비철금속
(예: 구리, 알루미늄, 티타늄 합금, 마그네슘 합금 등), 석재, 유리, 대형 두께 복합 재료 (예: 탄소 섬유, 유리 섬유) 등을 절단하는 데 사용됩니다.

* 오직 물 절단이 주로 고무, 폼, 천, 종이, 록 울, 식품 (순수 수압 절단) 등을 자르는 데 사용됩니다.

워터젯은 어떤 재료를 절단할 수 있나요?

합금, 강철, 적층재, 복합재, 플라스틱/아크릴, 고무, 개스킷, 유리 섬유, 유리 ...

사용자 정의 가능한 워터젯 절단 시스템

가변 가능한 X, Y, Z 축 1미터 Z축 머신 툴

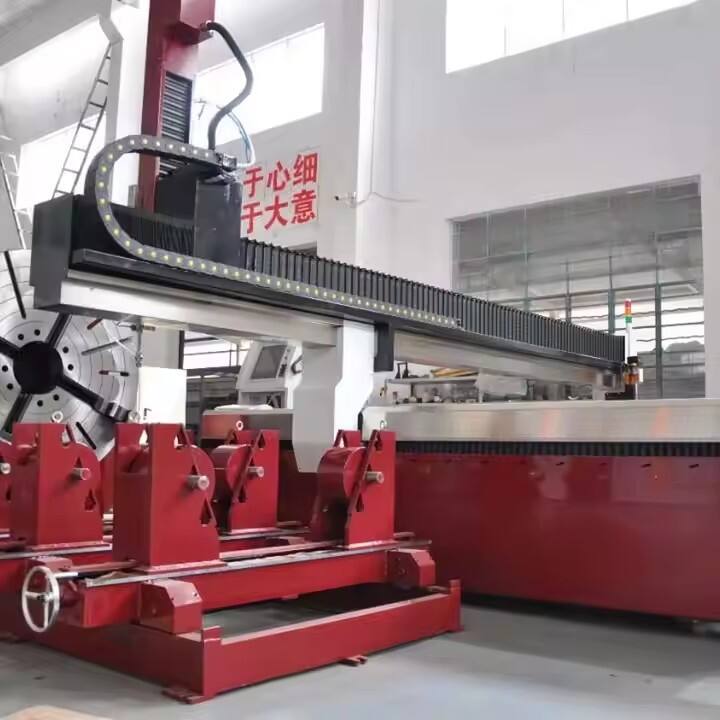

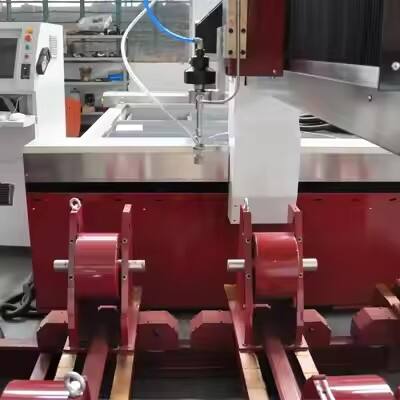

튜브 플레이트 일체형 수중 절단기 맞춤 모델

수중 절단 생산 라인 커스터마이징

회사 소개

중국 장쑤 성 타이저우 시 해링 산업 단지에 위치한 타이저우 창위안 머신 툴 주식회사는 여러 연구 개발 및 제조 기지를 보유하고 있습니다. 우리 회사는 정밀 기계의 연구, 제조 및 판매를 전문으로 합니다. 타이저우 창위안 머신 툴 주식회사는 20여 개국 이상과 장기적이고 밀접한 협력 관계를 구축하였으며, 전 세계各地의 친구들과 더 많은 협력을 기대하며, 우리의 제품이 현지 산업과 비즈니스 시장 발전에 더 많은 도움을 줄 수 있기를 바랍니다. 우리 회사는 2003년에 설립되었으며, 96명의 직원을 두고 있으며, 전 세계적으로 약 200세트의 기계를 판매했습니다. 우리는 항상 '품질이 세상을 변화시킨다'는 기업 사명을 염두에 두고 있습니다. 우리는 각각의 사소한 일에서 시작하여 최선을 다해 모든 세부 사항을 잘 완성하고, 고객에게 견고한 기술 서비스와 양질의 서비스를 제공합니다. '품질 보증, 높은 효율성, 우정 중시, 신용 준수, 진심을 바탕으로 한 경영'이 우리 기업의 원칙이며, 이는 모든 직원이 준수해야 합니다. 품질과 성실함은 기업의 미래를 좌우하는 핵심 요소입니다.

자주 묻는 질문

질문: 워터젯 절단기의 장점은 무엇입니까?
A: 냉간 가공, 열 변형 없음; 강력한 절단 능력, 거의 모든 재료를 절단할 수 있음; 순수 워터젯은 부드러운 재료를 절단할 수 있고, 연마 워터젯은 단단한 재료를 절단할 수 있으며, 심지어 가연성 및 폭발성 물체도 절단할 수 있음; 절단 정확도가 높고 모서리가 깔끔함. 워터젯은 또한 범용 절단기라는 타이틀을 가지고 있습니다.

질문: 표준 커팅 테이블은 어떻게 선택하나요?
A: 가공하고자 하는 소재의 크기나 절단 테이블의 크기를 알려주셔야 합니다.

Q: 3축 물 절단에서 절단면 비스듬한 문제를 어떻게 해결합니까?
A: 이는 수압 커터에 대한 수직 절단이 아닙니다. 이는 수압의 물리적 특성 때문입니다. 만약 정밀한 수직 각도 절단이 필요하다면, 우리는 귀하에게 다섯 축 동적 절단 시스템을 제공합니다. 소프트웨어에서 작은 각도 보상을 할 수 있습니다.

질문: 장비를 작동하기 쉽나요?
A: 우수한 워터젯 소프트웨어를 기반으로 운영자는 쉽게 배울 수 있습니다. 고객이 새 기계를 주문하면 기술자가 기계 작동 및 유지 관리에 대한 교육을 제공합니다.
