- אחריות: שנה
- וידאו יוצא - בדיקה: לא זמין
- סוג מכונה: חוט EDM
- CNC או לא: CNC
- דוח בדיקת מכונות: מסופק
- נקודות מכירה מרכזיות: מחיר תחרותי
- רכיבי ליבה: PLC, מנוע, מנוע
- מתח: AC380V/220V 50Hz
- הספק (קוואט): 2
- משקל (ק"ג): 1200
תכונות מפתח
תכונות ספציפיות לתעשייה
| הבטחה | 1 שנה | וידאוידéo יוצאת - בדיקה | לא זמין |
| סוג מכונה | חוט EDM | cNC או לא | CNC |
| דוח בדיקת מכונות | מסופק | נקודות מכירה עיקריות | מחיר תחרותי |
| רכיבים עיקריים | PLC, מנוע, מנוע | מתח | AC380V/220V 50Hz |
| כוח (KW) | 2 | משקל (ק"ג) | 1200 |
| מקום מוצא | ג'יאנגסו, סין | שם מותג | צ'ואנג יואן |
| מימד(ל ר m) | 1460*950*1600 מ"מ | דגם | DK7735 |
| גודל שולחן עבודה | 730*490 מ"מ | מהלך שולחן העבודה | 350*450 מ"מ |
| עובי חיתוך מקסימלי של חלק העבודה | 400 מ"מ | העומס המקסימלי של שולחן העבודה | 450 ק"ג |
| דיוק מכונה (חיתוך אוקטגון) | 0.015 מ"מ | גימור | ≤2.5μm |
| חיתוך קונוס | ± 6°/80 מ"מ | קוטר אלקטרודת חוט | 0.18 מ"מ |
| מסלול מדרון | מחומצץ - פלדה |
אריזת ומשלוח
| יחידות מכירה: | פריט בודד |
| גודל חבילה בודדת: | 168X115X205 ס"מ |
| משקל ברוטו בודד: | 1100.000 ק"ג |
תיאורי מוצרים מהספק
תיאור המוצר
1. כלי חיתוך משופה. (±3°, ±30°)
2. מסלול ישר
3. כיסוי מגן
4. מערכת שליטה מהירה
5. מערכת שליטה בחוט להאספקה בינונית
6.outil אינטגרלי
7. מערכת חיתוך אוטומטי, מערכת HL, מערכת WinCut, מערכת HF
8. סדרת DK77可以选择 חיתוך מגנטים
9. סדרת DK77可以选择 Cutting Aluminium

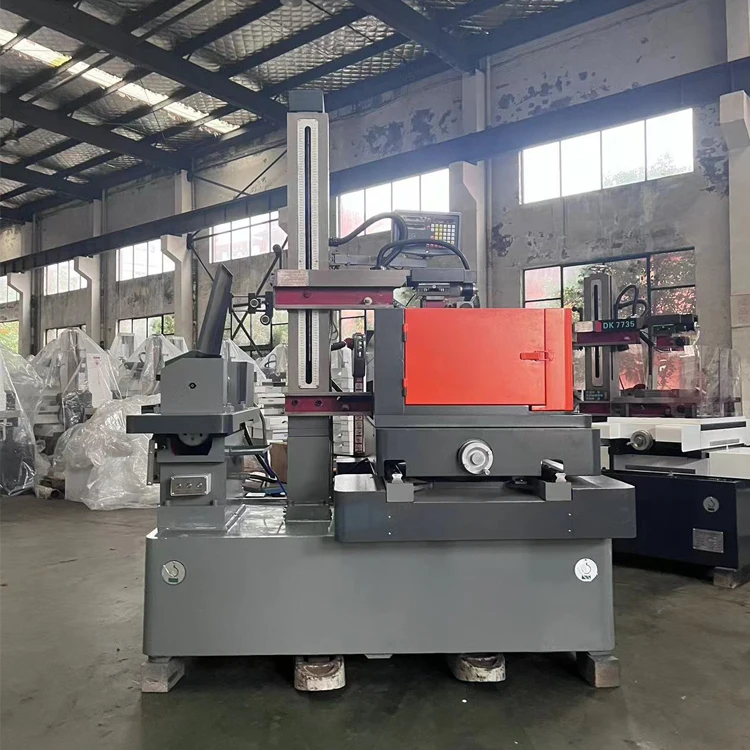

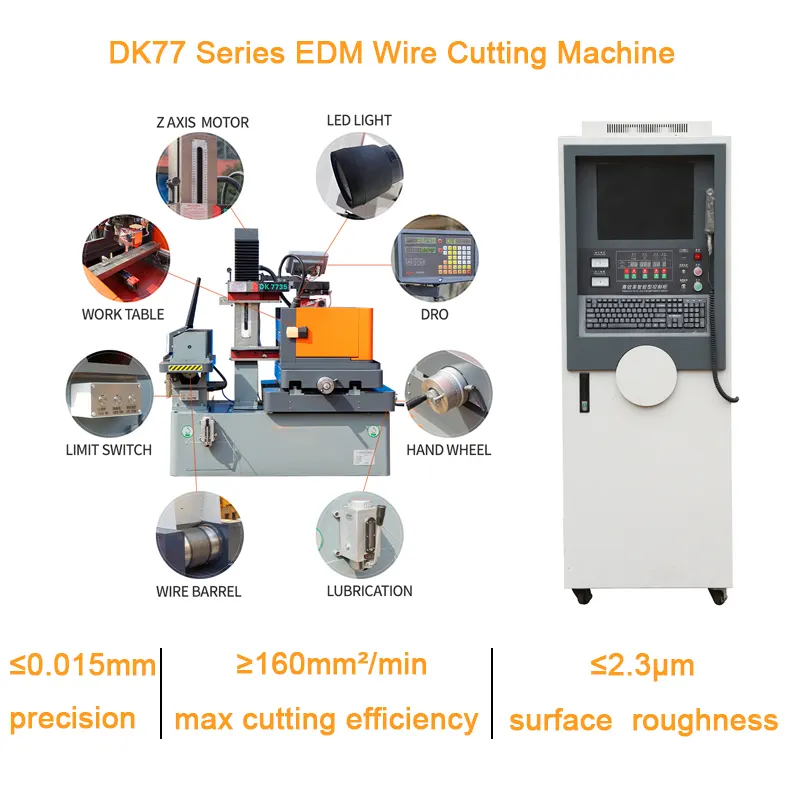

תכונות של מכונת חיתוך חוט cnc:

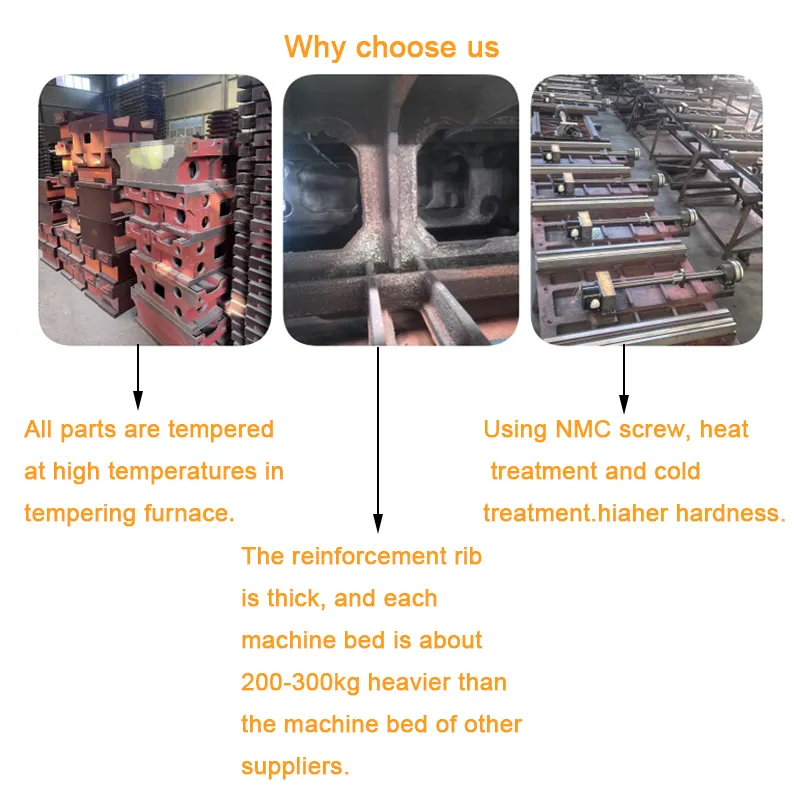

עיצוב תמיכה מיוחד של המכונה עם חוזק גבוה ויכולת העמסה כבדה.
המכונה משתמשת במבנה מסילה ארוכה בצורת V עם לוחות מונחים מפלדה שעוזרים ליציבות.

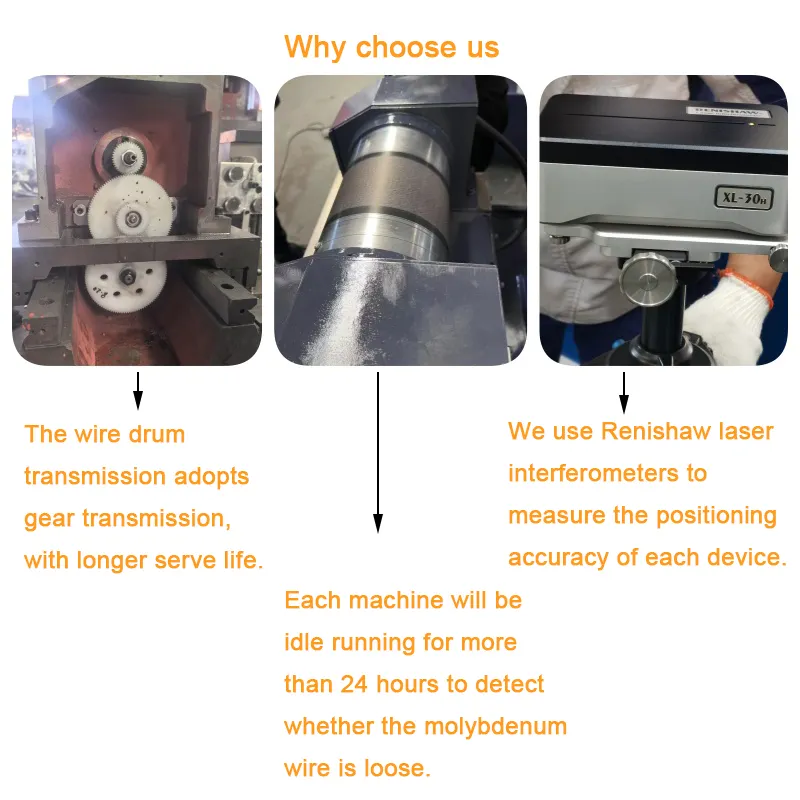

חלק הזנת החוט של המכונה משתמש במערכת הנעה של גלגל שיניים עם רעש נמוך וחיים ארוכים יותר.
הקוטר המקסימלי של חוט מוליבדן הוא <= 0.25 מ"מ. צינור החוט עשוי מחומר כרום עם עמידות טובה בפני שחיקה.
דיוק הקיצוץ בכל כיוון הוא פחות מ-0.01 מ"מ. שימוש בסליל כדורי עם דיוק גבוה, שיש לו יעילות Truyền גבוהה, דיוק מיקום טוב, חיים ארוכים ותפקוד סינכרוני מושלם. שימוש ברכבת מדריך עם דיוק גבוה, בעלת עוצמה גבוהה, יכולת העמסה כבדה והגנה נמוכה. יציבות גבוהה של המכונה. שיעור הפסדים כמעט 0. שימוש בהיפוך רך ללא שיניים, שמאריך את חיי השרות של מפתח ההיפוך. כל המכונה משתמשת באביזר גלגל מדריך עם דיוק גבוה כדי להעלות את דיוק הקיצוץ. כל מכוניות הכלי משתמשות במערכת אינטרפרומטר לייזר לבדיקת הדיוק. (מערכת בדיקת לייזר Renishaw מהבריטניה).
Wire Edm Machine--פרמטר | ||||||
דגם |
גודל שולחן עבודה |
מהלך שולחן העבודה |
עובי חיתוך מקסימלי |
עיבוד מחודד |
משקל טעינה מקסימלי |
חספוס משטח אופטימלי |
DK7725 |
400x579 מ"מ |
250x320 מ"מ |
300 מ"מ |
3-6°/80 מ"מ |
300 ק"ג |
Ra<2.5um |
DK7732 |
680x440 מ"מ |
320x400 מ"מ |
400-500 מ"מ |
3-6°/80 מ"מ |
400ק"ג |
Ra<2.5um |
DK7735 |
740x470 מ"מ |
350x450 מ"מ |
500 מ"מ |
3-6°/80 מ"מ |
450 ק"ג |
Ra<2.5um |
DK7740 |
760x540 מ"מ |
400x500 מ"מ |
400-500 מ"מ |
3-6°/80 מ"מ |
600 ק"ג |
Ra<2.5um |
DK7745 |
920x540 מ"מ |
450x630 מ"מ |
400-500 מ"מ |
3-6°/80 מ"מ |
750 ק"ג |
Ra<2.5um |
DK7750 |
1147x655 מ"מ |
500x800 מ"מ |
600-800 מ"מ |
3-6°/80 מ"מ |
800ק"ג |
Ra<1.0um |
DK7763 |
1380x800 מ"מ |
630x1000 מ"מ |
600-800 מ"מ |
3-6°/80 מ"מ |
2000 ק"ג |
Ra<2.5um |
DK7780 |
1600x1000 מ"מ |
800x1200 מ"מ |
400-800 מ"מ |
3-6°/80 מ"מ |
1500 ק"ג |
Ra<2.5um |
DK77100 |
1820x1180 מ"מ |
1000x1400 מ"מ |
1000 מ"מ |
3-6°/80 מ"מ |
4000 ק"ג |
Ra<2.5um |
DK77120 |
1340x2000 מ"מ |
1200x1600 מ"מ |
600-1000 מ"מ |
3-6°/80 מ"מ |
7000 ק"ג |
Ra<2.5um |

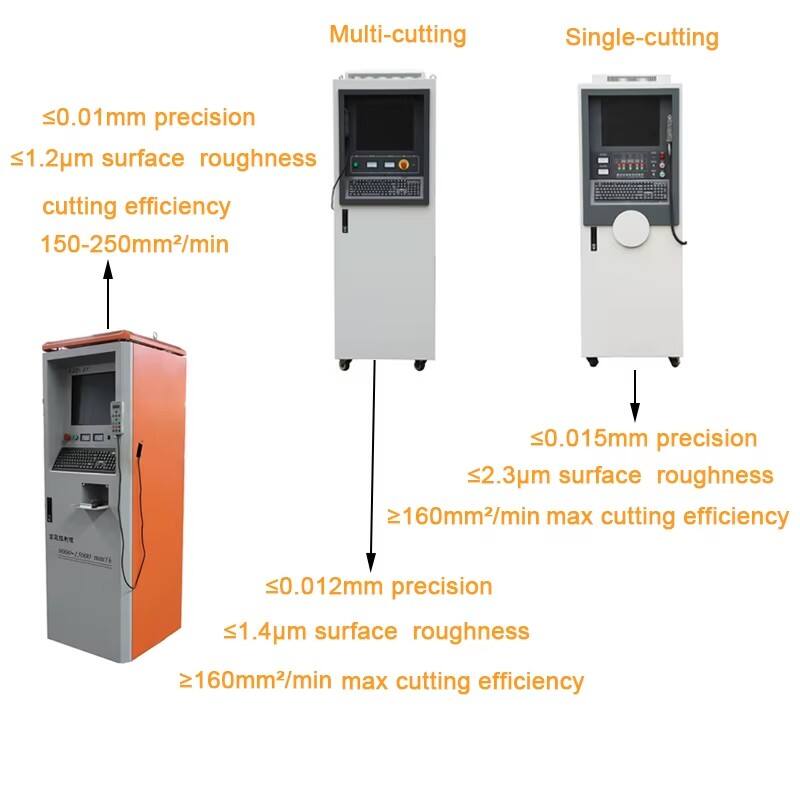

מערכת תוכנה
ארון חשמל
פרופילrofile של החברה
-Taizhou Chuang Yuan Machine Tool Co., Ltd. ממוקמת בפארק אינדוסטרי של האיילינג בעיר טאיזהו, מחוז ג'יאנגסו, סין, עם מספר בסיסי מחקר ופיתוח והפקה. החברה שלנו מומצאת, מייצרת ומוכרת מכונות דייקנות. Taizhou Chuang Yuan Machine Tool Co., Ltd. יצרה יחסים של שיתוף פעולה ארוך טווח וקרוב עם חברים זרים רבים, המכסים יותר מ-20 מדינות, ואנו מצפים לשיתופי פעולה נוספים עם חברים מכל רחבי העולם, ומקווים שהמוצרים שלנו יעזרו לחברים נוספים לפתח את התעשייה והשוק המסחרי המקומי שלהם. החברה נוסדה בשנת 2003, יש לה 96 עובדים, ובמהלך השנה נמכרו כ-200 קבוצות של המכונות ברחבי העולם. אנו תמיד שומרים את משימת החברה שלנו - "איכות איכות משנה את העולם" - בראש ובראשונה. אנו מתחילים את העבודה בכל עניין קטן, עושים את כל מה שאפשר כדי להשלים כל פרטים בצורה טובה, ומציעים שירות טכני מוצק ושירות טוב ללקוחות המכונות שלנו. "בטיחת איכות, יעילות גבוהה, הערכה של ידידות, שמירה על אמון וסincerity-oriented" הוא עקרון החברה שלנו, שאליו כל העובדים צריכים להישמר. איכות והonnesty הם המפתח לעתיד של החברה.
