- Type : horizontal
- Longueur maximale de la pièce (mm) : 500
- Tension : 380v
- Capacité de usinage : Moyenne charge
- Poids maximal de la pièce (kg) : 400
- Nombre d'arbres : Phase unique
- Nombre d'axes : 4
- Déplacement (Axe X) (mm) : 240
- Course (Axe Z) (mm) : 500
- Précision de positionnement (mm) : ±0,003
- Répétabilité (X/Y/Z) (mm) : ±0,003
Attributs clés
Points de vente clés | Longue durée de vie | Longueur max. de la pièce (mm) | 500 |
Tension | 380V | SYSTÈME DE CONTRÔLE CNC | Fanuc |
Précision de positionnement (mm) | ±0.003 | Nombre d'axes | 4 |
Type | Horizontal | Garantie | 1 an |
Nombre de broches | Monophasé | Répétabilité (x/y/z) (mm) | ±0.003 |
Capacité d'usinage | Charge moyenne | Poids max. de la pièce (kg) | 400 |
Déplacement (axe x) (mm) | 240 | Déplacement (axe z) (mm) | 500 |
Postes d'outils | 8 | Poids (kg) | 3600 |
Plage de vitesse de broche (tr/min) | 50 - 3500 r.p.m | Couple de coupe | 1.12 |
Largeur du lit (mm) | 400mm | Lieu d'origine | Jiangsu, Chine |
Dimension (L*W*H) | 2200*1636*1850 | Nom de marque | Chuangyuan |
Numéro de modèle | TCK50y | Rapport de test de la machine | Fournie |
Vidéo d'inspection sortante | Fournie | Cnc ou non | Numéro de commande numérique |
Niveau automatique | Automatique | Service après-vente fourni | Ingénieurs disponibles pour l'entretien des machines à l'étranger |
Mot-clé | MACHINE TOUR CNC | Max. Tourne-toi sur le lit | 560mm |
Débattement max. au-dessus du chariot | 300mm | Longueur max. de la pièce | 500 mm |
Poids | 3600kg | Puissance(W) | 7,5kW |
Diamètre de pivotement max. | 66mm |
Emballage et livraison
Unités vendues | Article unique |
Dimensions de l'emballage unitaire | 220X170X190 cm |
Poids brut unitaire | 2500,000 kg |

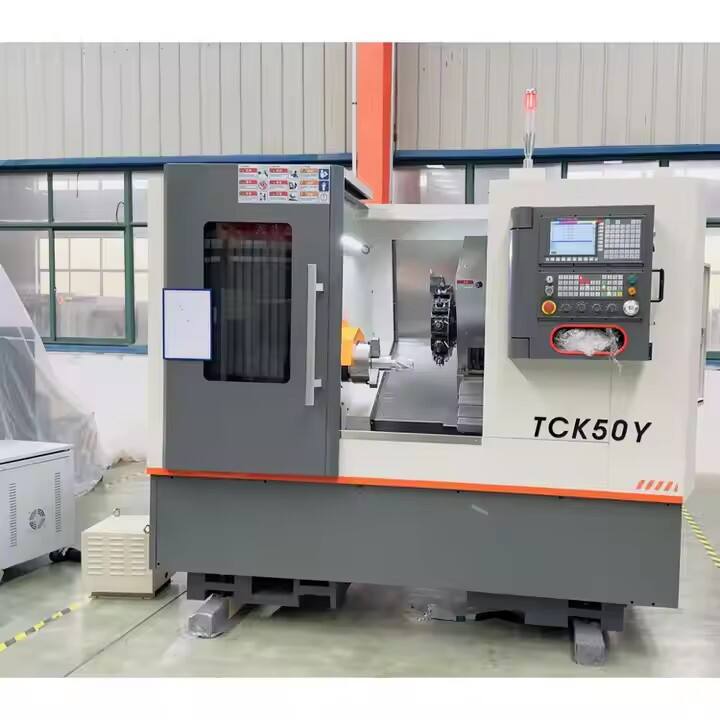

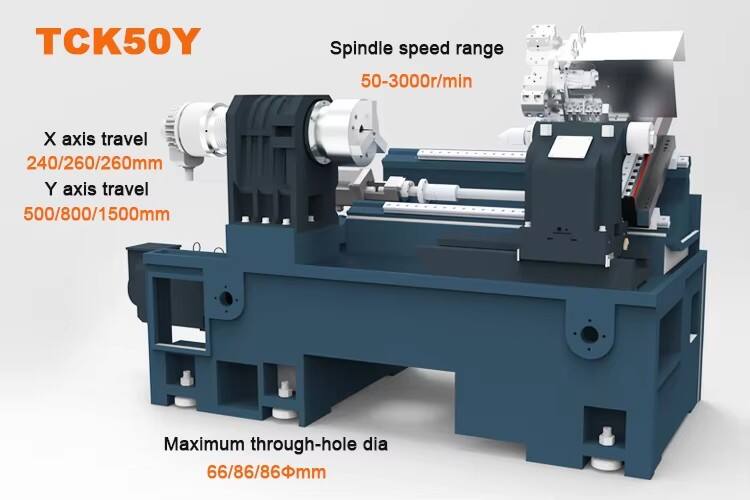

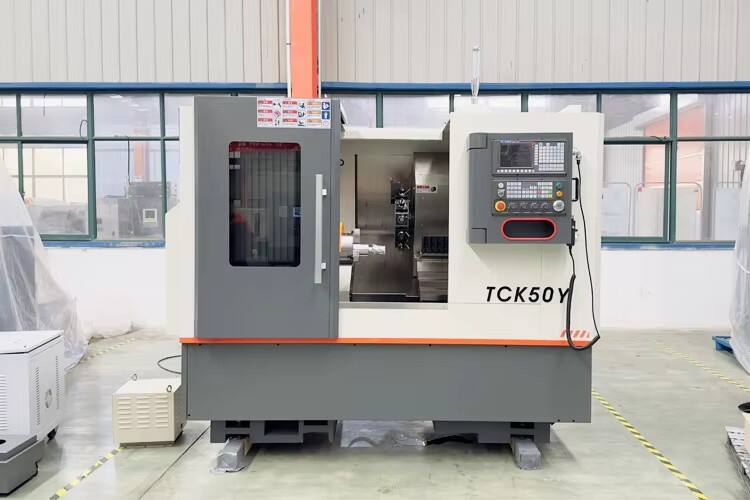

Description du produit
CARACTÉRISTIQUES |
Unité |
TCK50y |
Diam. de balancement max. au-dessus du lit |
mm |
640 |
Diamètre de pivotement max. sur la glissière |
mm |
380 |
Longueur maximale de travail |
mm |
400/700/1400 |
Capacité max. de barre |
mm |
54/74/74 |
Diamètre de traitement maximal des pièces de type plaque |
mm |
300/450/450 |
Nez de broche |
A2-6/8 | |
Diamètre du trou traversant la broche |
φ/mm |
66/86/86 |
Plage de vitesse de broche |
tr/min |
50-3000 |
Mode de décalage de broche |
Régulation de vitesse sans étape |
|
Puissance du moteur de la broche |
kW |
11/15/15 |
Course de l'axe X |
mm |
240/260/260 |
Course de l'axe Z |
mm |
500/800/1500 |
Type de guide |
rail de guidage linéaire | |
Taille de l'arbre d'outil (outil de coupe carré/outil de perçage) |
mm |
25x25/Ø32 |
Type de contre-pointe |
pression hydraulique | |
Diamètre de la tige de la poupée mobile |
mm |
70/90 |
Course du manchon de la contre-pointe |
mm |
80 |
Puissance totale nominale | KW | 28/32/34.5 |
Poids net | kg | 3500/4200/5700 |
Dimensions de la machine (L×l×H) | mm | 2700/3300/4000×2170×2200 |
![]() |
![]() |
Système GSK | Moteur principal GSK |
![]() |
![]() |

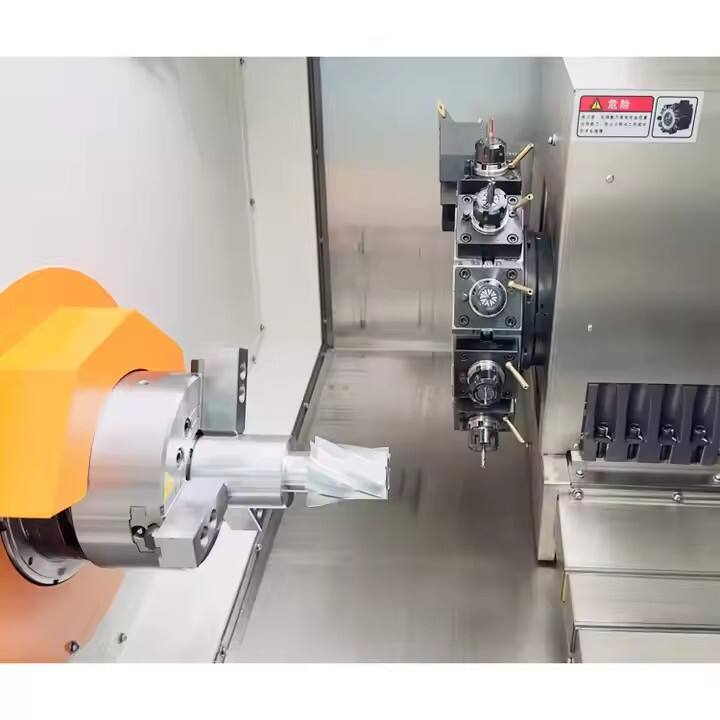

tURBINE SERVO À 8 POSTES | Mandrin hydraulique |
![]() |
![]() |
CONTRE-POINT | Outil électrique Poste/Tourelle |

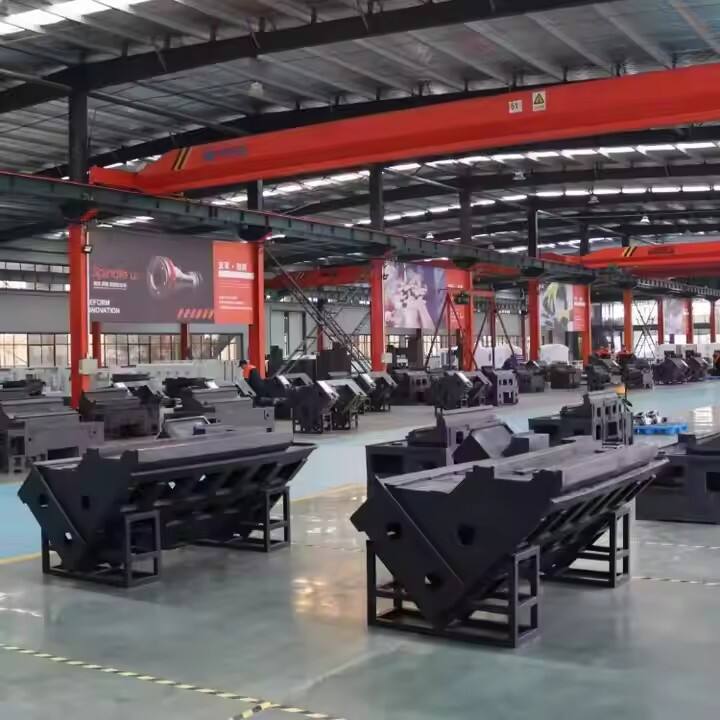

Profil de l'entreprise
TAIZHOU CHUANG YUAN MACHINE OUTIL CO., LTD. est situé dans le parc industriel de Hailing, ville de Taizhou, province du Jiangsu, Chine, avec plusieurs centres de recherche et de fabrication. Notre entreprise se spécialise dans la recherche, la fabrication et la vente de machines précises. La société Taizhou Chuang Yuan Machine Tool Co., Ltd. a établi des relations de coopération à long terme et étroites avec de nombreux amis étrangers, couvrant plus de 20 pays , et nous nous réjouissons de plus de collaborations avec des amis du monde entier, et espérons que nos produits puissent aider plus d'amis dans le développement de leur industrie et de leur marché commercial local. Notre entreprise a été fondée en 2003, compte 96 employés, et a vendu environ 200 ensembles de machines dans le monde entier. Nous gardons toujours à l'esprit notre mission d'entreprise --- "La qualité change le monde". Nous commençons notre travail par chaque petite tâche, et faisons de notre mieux pour bien exécuter chaque détail, en offrant un service technique solide et de bons services à nos clients. "Garantie de qualité, haute efficacité, valorisation de l'amitié, respect de la crédibilité et orientation vers la sincérité" est notre principe d'entreprise, auquel tout le personnel doit se conformer. La qualité et l'honnêteté sont les clés de l'avenir de l'entreprise.
FAQ
Q : Êtes-vous un fabricant ?
R : Oui, nous sommes des fabricants, nous avons notre propre équipe technique et plusieurs bases de production, n'hésitez pas à venir nous visiter !
Q : Quelles conditions de paiement acceptez-vous ?
R : Nous sommes flexibles sur les conditions de paiement, nous pouvons également vous aider sur le financement, veuillez nous contacter pour plus de détails !
Q : Que dois-je faire pour démarrer une nouvelle entreprise ?
R : Veuillez nous contacter immédiatement, nous offrons un service de conseil avant-vente gratuit. Nous pouvons également vous aider à résoudre le problème de formation des travailleurs.
Q : Je m'inquiète pour le service après-vente !
R : Tout d'abord, chaque machine quittant l'usine sera accompagnée d'instructions en anglais, y compris le manuel d'entretien et le manuel d'opération. Nous avons également des vidéos didactiques détaillées, même les novices peuvent opérer en regardant les vidéos. Nous offrons une formation gratuite, le client peut venir dans notre usine pour la formation, ou notre ingénieur peut se rendre dans l'usine du client pour enseigner.
Deuxièmement, la garantie est d'un an. Toute pièce non endommagée par intervention humaine pendant la période de garantie sera remplacée gratuitement ! Nous fournissons des pièces de rechange toute la vie au prix coûtant. Les pièces électriques telles que les cartes et les actionneurs servos, nous les fournirons également toute la vie au prix coûtant.
Troisièmement, notre service clientèle est disponible 24 heures sur 24, et vous pouvez nous consulter à tout moment si vous avez des questions.
Q : Pourquoi vous choisir ? Quelle est la différence entre vous et les autres fournisseurs chinois ?
A : Nous sommes un fabricant et nous spécialisons dans ce domaine depuis plus de 20 ans. Nos machines sont exportées dans le monde entier.
monde.
Vous pouvez obtenir un produit de qualité parfaite et un service professionnel chez CHUANG YUAN à un bon prix.
