Cómo probar la precisión de conformado de los resortes terminados producidos por una nueva máquina para resortes

Pruebas dimensionales de precisión para la validación de máquinas para muelles

Validar la producción de una nueva máquina para muelles garantiza que cumpla con los exigentes requisitos de fabricación. Las pruebas dimensionales de precisión constituyen la base de este proceso, centrándose en atributos geométricos clave y en los estándares industriales de precisión.

Medición de la geometría crítica: paso, planicidad de los extremos y ángulo de las patas

La validación dimensional comienza con tres geometrías clave que definen el funcionamiento del muelle.

• Lanzamiento (espaciado entre espiras) se mide mediante un comparador óptico o un sistema de visión para garantizar una distancia constante entre las espiras activas. Incluso una desviación de 0,001″ puede modificar la tasa de resorte en un 2–3 % en aplicaciones de precisión.
• Planicidad de los extremos verifica que los extremos rectificados de los resortes de compresión estén perpendiculares al eje. Una placa de superficie y una lámina de medición (galga) confirman que el espacio no exceda 0,002″, umbral crítico para evitar pandeo bajo carga.
• Ángulo de las patas de los resortes de torsión se captura mediante una máquina de medición por coordenadas (CMM) o un dispositivo de indexación angular, verificando que el ángulo libre coincida con el modelo CAD dentro de ±0,5°.

En los resortes de compresión, los errores de paso provocan una distribución irregular de la carga y fatiga prematura; la desviación de la planicidad en los extremos introduce fuerzas laterales que aceleran el desgaste en los componentes acoplados; un ángulo incorrecto de las patas modifica el par de apriete instalado en ensamblajes como bisagras de puertas o actuadores de válvulas. Ya sea que estén controladas por CNC o sean mecánicas, estas verificaciones constituyen la primera etapa para confirmar la precisión del conformado antes de iniciar las pruebas de rendimiento mecánico. Realizarlas en las primeras piezas permite identificar directamente errores de configuración, desgaste de herramientas o inexactitudes en la programación. Al vincular cada verificación geométrica con su consecuencia funcional, los ingenieros obtienen confianza en la capacidad de la máquina para mantener las tolerancias durante toda la producción y generan datos de referencia para la integración del control estadístico de procesos (SPC).

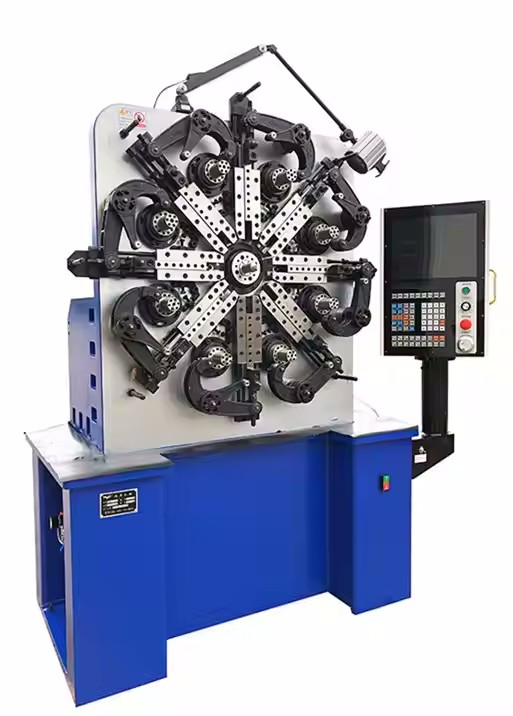

Verificación de la precisión de la máquina CNC para resortes (±0,001″) conforme a las normas ISO 2690 y ASTM A679

Validar la precisión de una nueva máquina CNC para muelles requiere compararla con estándares reconocidos de dimensiones y materiales. La norma ISO 2690 define las clases de tolerancia para muelles de compresión y extensión, incluidas las desviaciones admisibles en la longitud libre, el diámetro de la espira y la altura sólida, mientras que la norma ASTM A679 regula el alambre de acero de alta resistencia a la tracción utilizado en aplicaciones exigentes, garantizando una resistencia a la tracción y una ductilidad constantes que influyen directamente en la conformabilidad. Una máquina calificada con una precisión de conformado de ±0,001″ debe demostrar un cumplimiento repetible de ambas normas.

El protocolo de verificación comienza con la producción de una muestra estadísticamente significativa, normalmente de 30 a 50 muelles, directamente en la nueva máquina. Cada muelle se mide en una máquina de medición por coordenadas (CMM) que compara la geometría tridimensional real con el modelo CAD. Se calculan los índices de capacidad Cp y Cpk para parámetros críticos como el paso y la planitud de los extremos; un valor de Cpk ≥ 1,33 confirma que el proceso permanece centrado y estable dentro de las tolerancias. Si los resultados se desvían más allá de ±0,001 pulgadas, se investigan y corrigen las causas fundamentales, como la inconsistencia en la alimentación del alambre o el desgaste de las herramientas. Este enfoque basado en normas no solo valida la capacidad técnica, sino que también genera documentación auditables exigida para la aprobación del cliente o el cumplimiento normativo. Vincular explícitamente el rendimiento de la máquina a la clase de tolerancia ISO 2690 y a la norma de material ASTM A679 completa la validación dimensional, lo que permite avanzar con confianza a las pruebas funcionales de carga.

Validación del rendimiento mecánico de la producción de la máquina de muelles

Verificación de la capacidad de carga y la constante elástica mediante ensayos de carga progresiva

Una nueva máquina de fabricación de muelles debe ofrecer un rendimiento mecánico constante para cumplir con las especificaciones de diseño. Los ensayos de carga progresiva constituyen el método principal para verificar la capacidad de carga y la constante elástica. Mediante una máquina universal de ensayo calibrada, se aplica una fuerza en incrementos controlados mientras se registra la correspondiente deformación. La constante elástica —la pendiente de la porción lineal de la curva carga-deformación— revela no linealidades, histéresis o deformación plástica prematura. En la producción en grandes volúmenes, incluso desviaciones mínimas se acumulan y provocan fallos en servicio. El ensayo de una muestra estadísticamente representativa confirma que la máquina mantiene la rigidez y la capacidad de soporte de carga requeridas. Un criterio de aceptación habitual es ±5 % respecto a la constante elástica nominal. Cuando se integra con retroalimentación en bucle cerrado, la máquina de fabricación de muelles puede ajustar los parámetros de conformado en tiempo real, reduciendo las tolerancias sin intervención manual.

Validación de la altura sólida y de la carga a una altura determinada según la norma DIN 2091

La altura sólida y la carga a una altura determinada son parámetros críticos para la seguridad, la integridad del montaje y la fiabilidad funcional. La norma DIN 2091 establece condiciones de ensayo normalizadas para ambos parámetros. La altura sólida —es decir, la longitud cuando todas las espiras están completamente comprimidas— debe validarse para evitar el bloqueo o la superación de los límites de contacto entre espiras. Un control preciso del paso durante la conformación resulta esencial para lograr coherencia en este aspecto. La carga a una altura determinada mide la fuerza ejercida a una altura de trabajo específica, confirmando directamente que el resorte proporcionará el par o la compresión requeridos en su estado instalado. Según la norma DIN 2091, la carga medida debe situarse dentro de una banda de tolerancia definida, habitualmente ±10 % del valor nominal de diseño. Combinadas con las verificaciones dimensionales previas, estas pruebas ofrecen una evaluación completa y adaptada a la aplicación de la calidad de la producción de la máquina de fabricación de resortes.

Garantía de fiabilidad: vida a fatiga y protocolos de muestreo para la producción en máquinas de fabricación de resortes

Muestreo estadístico de vida a la fatiga para salidas de máquinas CNC de muelles de alta producción

Para la validación de máquinas CNC de muelles de alta producción, realizar pruebas de fatiga al 100 % resulta poco práctico. En su lugar, el muestreo estadístico de vida a la fatiga —guiado por planes de aceptación por lotes, como el NCA 1,0— ofrece una garantía fiable. Una muestra aleatoria se somete a cargas cíclicas hasta la falla, y el lote se acepta si el número observado de ciclos alcanza o supera un umbral definido (por ejemplo, 10⁶ ciclos). Para máquinas que producen miles de piezas por hora, las frecuencias dinámicas de muestreo pueden ajustarse en función de métricas en tiempo real de capacidad del proceso. Modelos precisos de predicción de vida a la fatiga, como los descritos en «Predicción de vida a la fatiga bajo cargas vibratorias aleatorias de banda ancha», orientan los criterios de aprobación/rechazo y la selección del tamaño de la muestra. Este enfoque basado en datos permite detectar rápidamente desviaciones del proceso, manteniendo la fiabilidad del producto mientras se minimiza el riesgo de fallos en campo y retiradas del mercado.

Configuración y calibración optimizadas de las pruebas para un control de calidad consistente en máquinas para muelles

Alineación de los dispositivos de sujeción, normas de montaje y mitigación del sesgo de medición

La alineación de los dispositivos de sujeción afecta directamente la validez de las mediciones durante la validación de la máquina para muelles. La carga fuera del eje provocada por mordazas mal alineadas distorsiona las curvas fuerza-desplazamiento, lo que conduce a aceptaciones o rechazos erróneos. Las normas de montaje según la ISO/IEC 17025 exigen casquillos centradores, pasadores de soporte rectificados con precisión y sujeción uniforme para eliminar momentos flectores no deseados. Los transductores se calibran periódicamente frente a patrones trazables para evitar derivas, y la paralelidad del mandril se verifica mediante indicadores de palpación con una resolución de ±0,0005″. El sesgo sistemático de medición se minimiza mediante compensación del desplazamiento a cero y estudios rigurosos de repetibilidad y reproducibilidad (R&R) de los instrumentos de medición. Una configuración de prueba estable y validada garantiza que la precisión de conformado de la máquina para muelles se evalúe en condiciones controladas y repetibles, reduciendo el ruido que oculta la verdadera capacidad del proceso.

Integración del control estadístico de procesos en tiempo real con las operaciones de máquinas CNC para la fabricación de resortes

El control estadístico de procesos en tiempo real transforma la validación de una mera inspección por muestreo posterior a la producción en una corrección dinámica del proceso en tiempo real. Matrices de sensores dimensionales capturan el diámetro de la espira, la longitud libre y el ángulo de entrada mientras se forma cada resorte. Las gráficas de control —basadas en subgrupos de cinco resortes consecutivos— detectan desplazamientos superiores a ±0,002″ antes de que se acumulen lotes no conformes. Cuando las tendencias violan las reglas de Western Electric, el controlador CNC ajusta automáticamente los desplazamientos de las herramientas, corrigiendo los parámetros de conformado en cuestión de segundos. Esta integración en bucle cerrado acorta los ciclos de retroalimentación, mantiene valores de Cpk superiores a 1,33 y garantiza que cada resorte cumpla con las especificaciones objetivo, sin depender de recalibraciones manuales.

Preguntas frecuentes: Pruebas dimensionales de precisión para máquinas de fabricación de resortes

• ¿Por qué es importante la medición precisa del paso en la validación de resortes?
  La medición del paso garantiza un espaciado uniforme de las espiras, lo que influye directamente en la rigidez del resorte y en la distribución de la carga. Las desviaciones pueden provocar desgaste irregular y fatiga.
• ¿Qué normas se utilizan para validar la precisión de las máquinas CNC para resortes?
  Las normas ISO 2690 y ASTM A679 establecen clases de tolerancias dimensionales y requisitos de resistencia mecánica de los materiales, fundamentales para evaluar la precisión de las máquinas para resortes.
• ¿Cómo evalúa la prueba de carga progresiva el rendimiento del resorte?
  La prueba de carga progresiva mide la relación entre la carga y la deformación para identificar la rigidez, la histéresis y la deformación, asegurando así la fiabilidad mecánica en todos los lotes de producción.
• ¿Cuál es la función del control estadístico de procesos (SPC) en tiempo real en la fabricación de resortes?
  El SPC en tiempo real permite la corrección inmediata de los parámetros de conformado mediante datos provenientes de sensores, manteniendo una calidad constante y reduciendo la producción de piezas defectuosas.
• ¿Por qué se realiza la prueba de fatiga sobre una base muestral?
  Debido al elevado volumen de producción, la prueba de fatiga se lleva a cabo sobre muestras representativas para garantizar eficientemente la fiabilidad y prevenir fallos en servicio.
