Начална страница > Продукти > EDM машини > EDM машина за рязане на тел
- Гаранция: 1 година
- Изходящо видео - проверка: Недостъпно
- Тип машина: Телова ерозия
- CNC или не: CNC
- Доклад от изпитване на машината: Предоставен
- Ключови точки за продажба: Конкурентна цена
- Основни компоненти: PLC, двигател, мотор
- Напрежение: AC380V/220V 50Hz
- Мощност (kw): 2
- Тегло (кг): 1200
Ключови атрибути
Специфични за индустрията атрибути
| гаранция | 1 година | видео изходяща - проверка | Не е налично |
| тип машина | Телен EDM | с ЧДУ или без | CNC |
| доклад за тест на машината | Осигурено | ключови продажбени точки | Конкурентна цена |
| основни компоненти | PLC, двигател, двигател | напрежение | AC380V/220V 50Hz |
| мощност (KW) | 2 | тегло (КГ) | 1200 |
| място на произход | Цзянсу, Китай | име на марката | Чуан Юан |
| размер(д w в) | 1460*950*1600мм | Модел | DK7735 |
| Размер на работната маса | 730*490мм | Пътуване на работната маса | 350*450мм |
| Максимална дебелина на рязане на работния детайл | 400мм | Максимално натоварване на работната маса | 450kg |
| Прецизност на обработка (рязане на осмоъгълник) | 0,015 мм | Завършек | ≤2,5μm |
| Режещ конус | ± 6°/80 мм | Диаметър на теления електрод | 0,18 мм |
| РЕЙЛЕЙ | Застрахован - Желязо |
Опаковка и доставка
| Продажни единици: | Единичен артикул |
| Размер на единичната опаковка: | 168X115X205 см |
| Единично брутно тегло: | 1100 000 kg |
Описание на продукта от доставчика

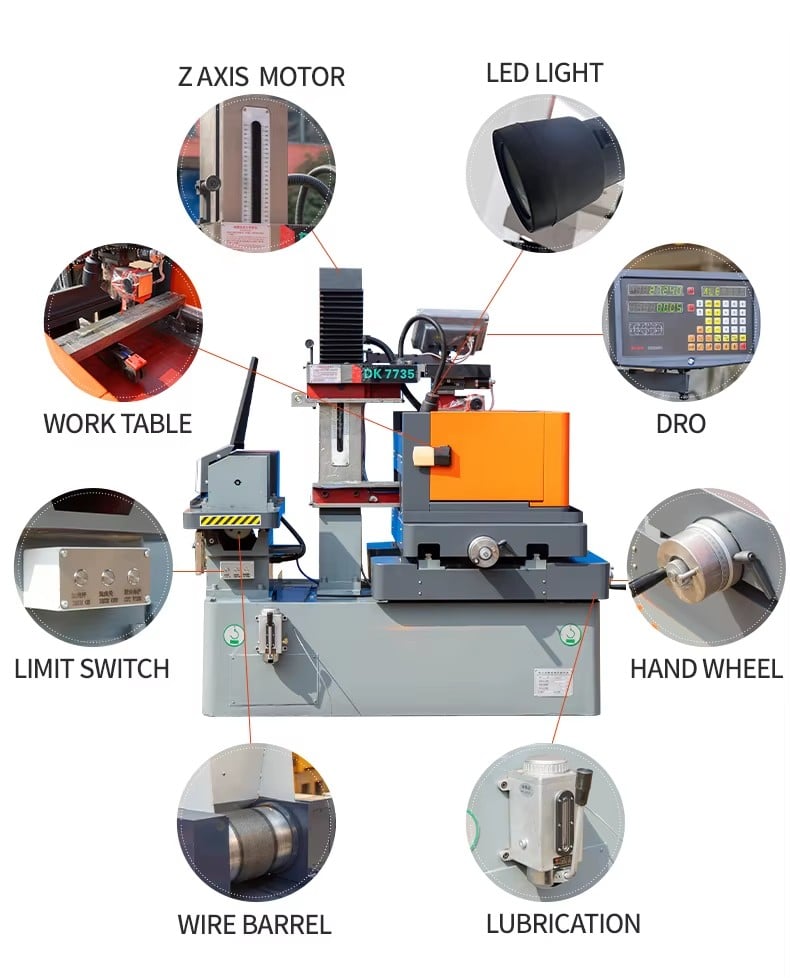

Описание на продукта
1.Устройство за рязане на острие (± 3°, ± 30°)
2.Пряка насочваща релсичка
3.Защитно покритие
4.система за управление на високите скорости
5.система за управление на жица със средно захранване
6.интегрирано устройство за машини
7. система за автоматично изрязване, система HL, система WinCut, система HF
8.DK77 Серия може да избере нарязване магнити
9.DK77 Серия може да избере нарязване на алуминий
Характеристики на машината за рязане на тел с ЦПУ:
Специален поддържащ дизайн на машината с висока якост и голяма товароносимост.
Машината използва V-образна структура с дълъг обхват и дълга направляваща релса, облицована със стомана, което спомага за стабилността.
Частта за подаване на тел на машината използва задвижващата система на зъбно колело с по-нисък шум и по-дълъг живот.
Максималният диаметър на молибденовия проводник е <= 0,25 mm. Телената тръба използва хромиран материал с добра устойчивост на износване.

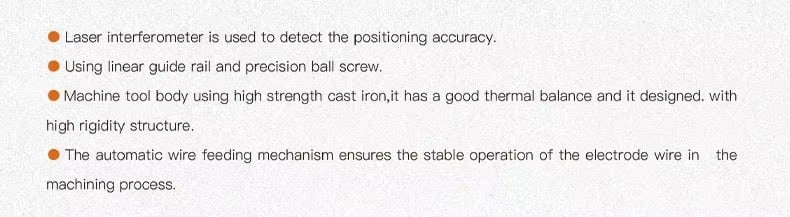

Точността на резане във всяка посока е по-малка от 0.01мм. Използва се високоточен топлошевец, който има висока предавателна ефективност, добър точностен позициониране, дълг живот и добро синхронизиращо свойство. Използва се високоточен рилс с висока прочност, големи носачи и ниско съпротивление. Висока стабилност на машината. Коефициентът на повреди е почти 0. Приложена е беззъбеста мека инвертирана система, която удължава срока на служба на инвертиращия ключ. Цялостното приложение на високоточните насочващи колела подобрява точността на резането. Цялостните машини използват лазерен интерферометър за да се провери точността (Ренишоу Лазерен Тестващ Систем от Великобритания).
Wire Edm Machine--Параметър | ||||||
Модел |
Размер на работната маса |
Ход на работната маса |
Максимална дебелина на рязане |
Обработка на конус |
Максимално тегло на товара |
Оптимална грапавост на повърхността |
DK7725 |
400х579 мм |
250х320 мм |
300mm |
3-6°/80 мм |
300кг |
Ra<2,5 um |
DK7732 |
680х440 мм |
320х400 мм |
400-500 мм |
3-6°/80 мм |
400кг |
Ra<2,5 um |
DK7735 |
740х470 мм |
350х450 мм |
500мм |
3-6°/80 мм |
450kg |
Ra<2,5 um |
DK7740 |
760х540 мм |
400х500 мм |
400-500 мм |
3-6°/80 мм |
600 кг |
Ra<2,5 um |
DK7745 |
920х540 мм |
450х630 мм |
400-500 мм |
3-6°/80 мм |
750 kg |
Ra<2,5 um |
DK7750 |
1147x655 мм |
500х800 мм |
600-800 мм |
3-6°/80 мм |
800kg |
Ra<1.0um |
DK7763 |
1380х800 мм |
630х1000 мм |
600-800 мм |
3-6°/80 мм |
2000кг |
Ra<2,5 um |
DK7780 |
1600х1000 мм |
800х1200 мм |
400-800mm |
3-6°/80 мм |
1500кг |
Ra<2,5 um |
DK77100 |
1820х1180 мм |
1000х1400 мм |
1000мм |
3-6°/80 мм |
4000кг |
Ra<2,5 um |
DK77120 |
1340х2000 мм |
1200х1600 мм |
600-1000mm |
3-6°/80 мм |
7000kg |
Ra<2,5 um |
Програмен системен

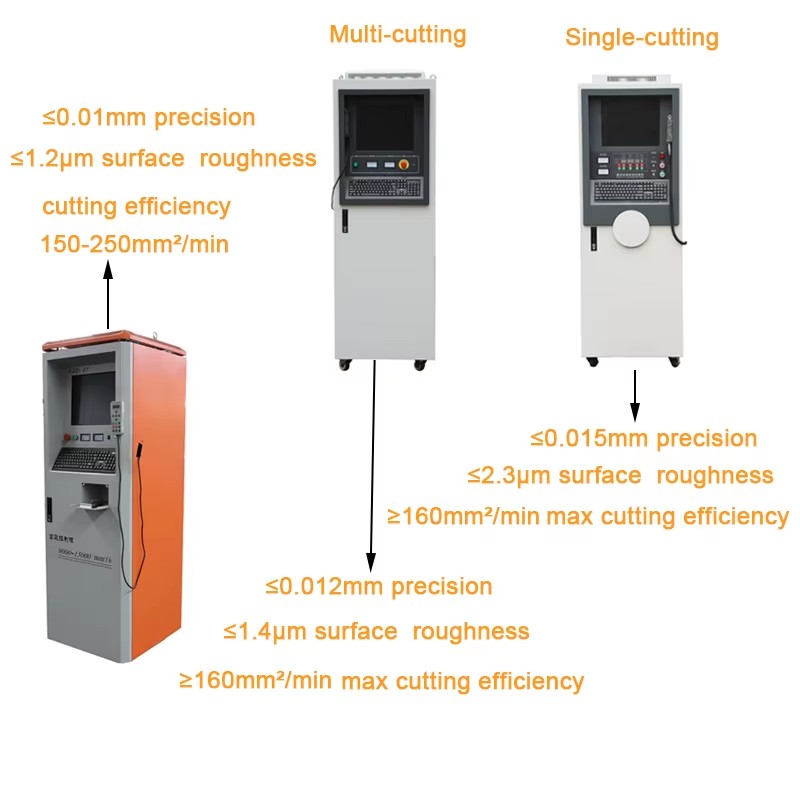

Електрически шкаф

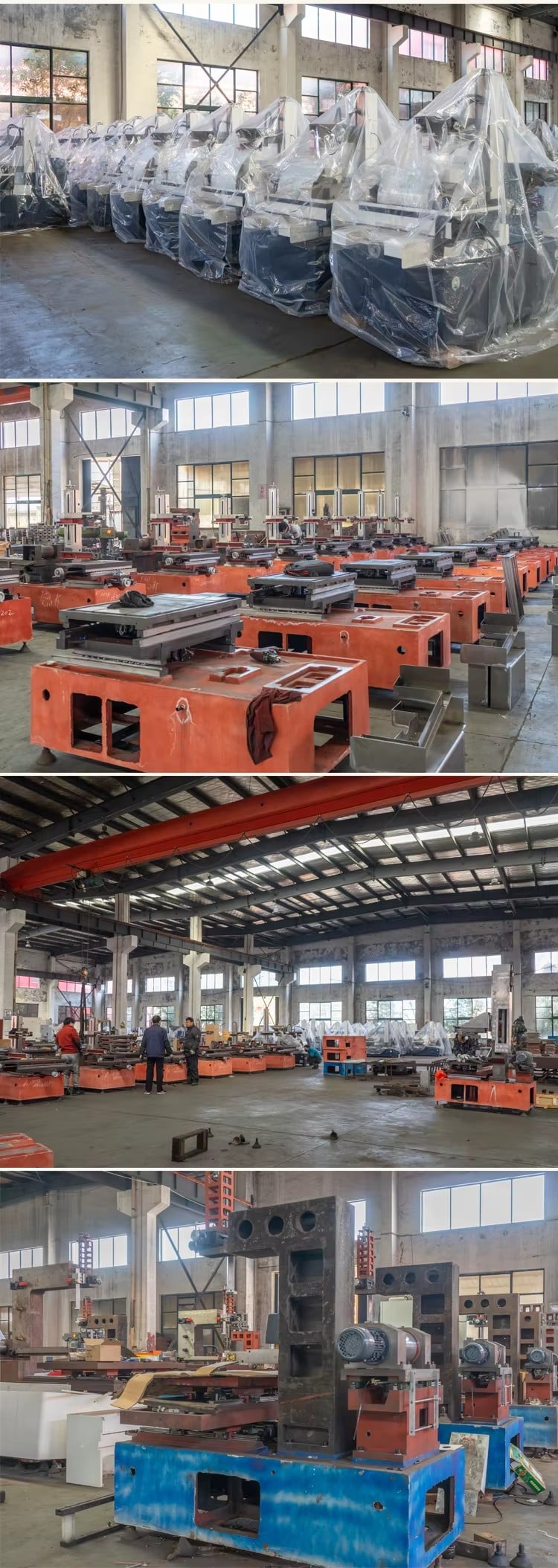

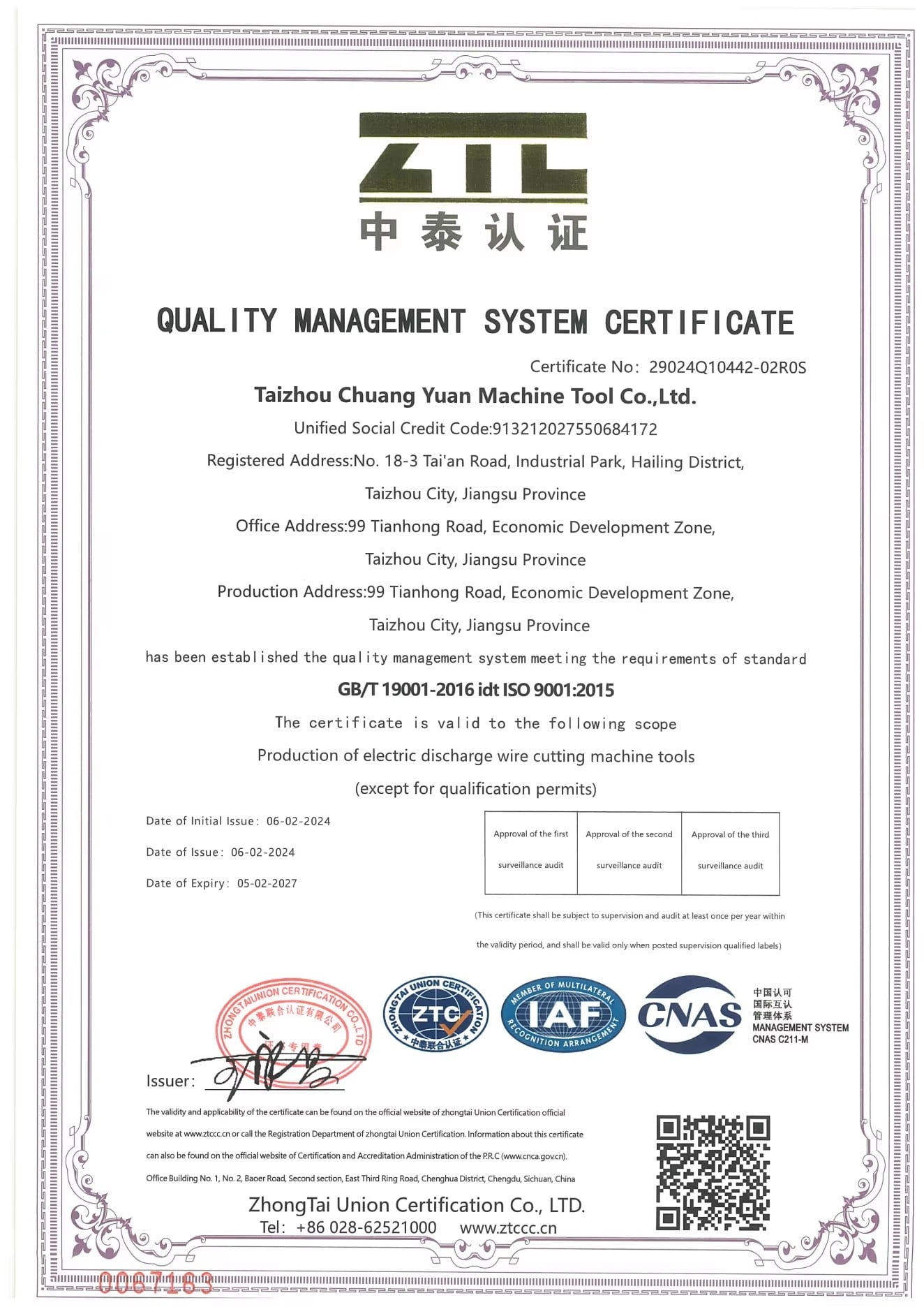

Фирмен профил
Firma Taizhou Chuang Yuan Machine Tool Co., Ltd. се намира в промишления парк Hailing в град Тайчжоу, провинция Цзянсу, Китай, с много бази за разработка и производство. Нашата фирма специализира изследването, производството и продажбата на прецизните машини. Firma Taizhou Chuang Yuan Machine Tool Co., Ltd. е създадена през 2003 г., има 96 служителя и е продала около 200 комплекта машини по целия свят. Винаги запазяваме нашето предприемаческо задължение - „Качеството променя света“ в паметта. Започваме работата си от всяка малка детайла и правим всичко възможно да завършваме всеки детайл добре, като предлагаме твърде надеждни технически услуги и добри услуги на нашия клиенти-покупатели. „Гаранция за качество, висока ефективност, ценяне на дружбата, следване на кредитността и насоченост към искреността“ е нашето предприемаческо principio, което всички служители трябва да спазват. Качеството и честността са ключовите елементи за бъдещето на предприятиято.
