- النوع: أفقي
- الطول الأقصى للقطعة العاملة (مليمتر): 500
- الجهد: 380 فولت
- قدرة التصنيع: متوسط الواجب
- الوزن الأقصى للقطعة العاملة (كجم): 400
- عدد المغزلات: فase واحدة
- عدد المحاور: 4
- السفر (محور X) (مليمتر): 240
- المسافة المقطوعة (محور Z) (مليمتر): 500
- دقة التوضع (مليمتر): ±0.003
- التكرارية (X/Y/Z) (مليمتر): ±0.003
السمات الرئيسية
| نقاط البيع الرئيسية | عمر خدمة طويل | الحد الأقصى لطول قطعة العمل (مم) | 500 |
| الجهد | 380 فولت | نظام التحكم CNC | فانوك |
| دقة تحديد المواقع (مم) | ±0.003 | عدد المحاور | 4 |
| نوع | أفقي | ضمان | سنة واحدة |
| عدد المغازل | فاز واحد | القدرة على التكرار (x/y/z) (مم) | ±0.003 |
| قدرة التصنيع | عمل متوسط الشدة | الحد الأقصى لوزن قطعة العمل (كجم) | 400 |
| السفر (المحور x) (مم) | 240 | السفر (المحور z) (مم) | 500 |
| محطات أدوات | 8 | الوزن (كجم) | 3600 |
| مدى سرعة المغزل (دورة في الدقيقة) | 50 - 3500 د.د.د | عزم القطع | 1.12 |
| عرض السرير (مم) | 400 مم | مكان المنشأ | جيانغسو، الصين |
| الأبعاد (L*W*H) | 2200*1636*1850 | اسم العلامة التجارية | تشوانجيوان |
| رقم الطراز | TCK50y | تقرير اختبار المعدات | مقدم |
| فيديو الفحص الخارجي | مقدم | CNC أم لا | CNC |
| التصنيف التلقائي | تلقائي | خدمة ما بعد البيع المقدمة | المهندسون المتاحة لخدمة الآلات في الخارج |
| كلمة مفتاحية | ماكينة الخراطة CNC | ماكس، ألقِ على السرير | 560 مم |
| الحد الأقصى للتأرجح فوق العربة | 300مم | الحد الأقصى لطول قطعة العمل | 500 مم |
| الوزن | 3600kg | الطاقة (وات) | 7.5 كيلو واط |
| الحد الأقصى لقطر التأرجح | 66 مم |
التعبئة والتسليم
| وحدات البيع | عنصر واحد |
| حجم العبوة الواحدة | 220X170X190 سم |
| الوزن الإجمالي الفردي | 2500.000 كغ |

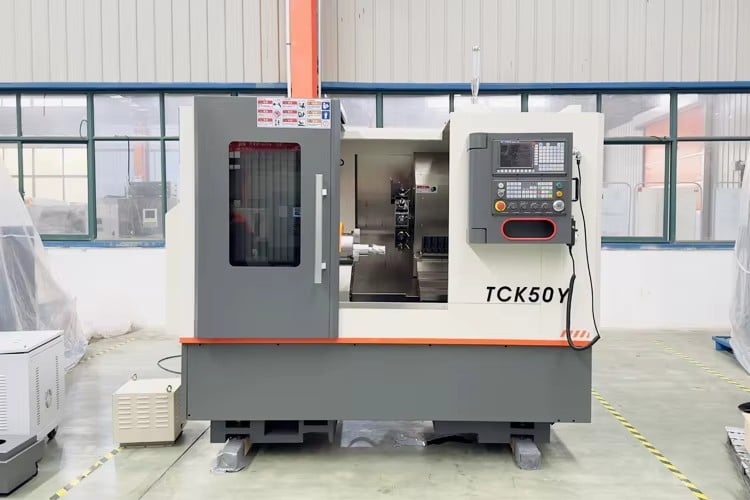

وصف المنتج

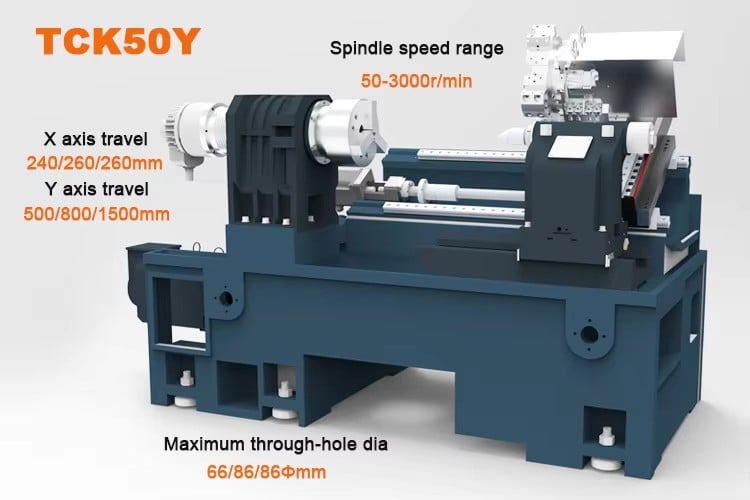

التفاصيل الفنية |
وحدة |
TCK50y |
أقصى قطر دوران فوق السرير |
مم |
640 |
أقصى قطر للتأرجح فوق الشريحة |
مم |
380 |
الطول الأقصى للمعالجة |
مم |
400/700/1400 |
سعة القضيب القصوى |
مم |
54/74/74 |
القطر الأقصى لمعالجة قطعة عمل على شكل لوحة |
مم |
300/450/450 |
رأس المغزل |
A2-6/8 | |
قطر ثقب المغزل |
φ/مم |
66/86/86 |
نطاق سرعة المغزل |
دورة في الدقيقة |
50-3000 |
وضع نقل المغزل |
تنظيم السرعة بدون تدرج |
|
قوة محرك المغزل |
كيلو واط |
11/15/15 |
مسافة سفر محور X |
مم |
240/260/260 |
مسافة سفر محور Z |
مم |
500/800/1500 |
نوع المسار |
سكة التوجيه الخطية | |
حجم شank الأداة (أداة قطع مربعة/أداة قطع الحفر) |
مم |
25x25/Ø32 |
نوع سهم الذيل |
الضغط الهيدروليكي | |
قطر ريشة الذيل |
مم |
70/90 |
رحلة قلم سهم الذيل |
مم |
80 |
| القدرة الإجمالية | كيلو واط | 28/32/34.5 |
| الوزن الصافي | كجم | 3500/4200/5700 |
| أبعاد الجهاز (الطول×العرض×الارتفاع) | مم | 2700/3300/4000×2170×2200 |
 |
 |
| نظام GSK | محرك GSK الرئيسي |
 |
 |
| برج التروس بثمانية محطات مزود بنظام السيرفو | فكين هيدروليكيين |
 |
 |
| رأس الذيل | أداة كهربائية مع قاعدة أو برج تurret |
نبذة عن الشركة
شركة تايتشو تشوانغ يوان لأدوات الماكينة المحدودة. تقع في منطقة هايلينج الصناعية، مدينة تايزهو، مقاطعة جيانغسو، الصين، ولها عدد من مراكز البحث والتطوير والتصنيع. متخصصون في البحث والتطوير والإنتاج والمبيعات لأنواع مختلفة من الآلات الدقيقة. شركة تايزهو تشوانغ يوان ماشين تول كو., لت. أقامت علاقات تعاون طويلة الأمد ووثيقة مع العديد من الشركاء الأجانب، وتغطي أكثر من 20 دولة ونحن نتطلع إلى المزيد من التعاون مع الأصدقاء من جميع أنحاء العالم، ونأمل أن تساعد منتجاتنا المزيد من الأصدقاء في تطوير صناعاتهم وسوق أعمالهم المحلي. تأسست شركتنا في عام 2003، ولديها 96 موظفًا، وقد باعت حوالي 200 مجموعة من الآلات في جميع أنحاء العالم. دائمًا نحتفظ بمهمة المؤسسة - "الجودة تغير العالم" في أذهاننا. نبدأ عملنا من كل تفصيلة صغيرة، ونبذل قصارى جهدنا لإكمال كل التفاصيل بشكل جيد، ونقدم خدمة تقنية صلبة وخدمة جيدة لعملائنا. الضمانة الجودة، الكفاءة العالية، الاهتمام بالصداقة، الالتزام بالمصداقية والأمانة هي مبادئ مؤسستنا، والتي يجب على جميع الموظفين الالتزام بها. الجودة والنزاهة هما مفتاح مستقبل المؤسسة.
أسئلة شائعة
س: هل أنتم مصنع؟
نعم، نحن مصنعون، لدينا فريق تقني خاص بنا وعديد من قواعد الإنتاج، نرحب بزيارتكم!
س: ما هي شروط الدفع التي تقبلونها؟
ج: نحن مرنون بشأن شروط الدفع، ويمكننا أيضًا مساعدتك في التمويل، يرجى الاتصال بنا للحصول على التفاصيل!
س: ماذا يجب أن أفعل لبدء عمل جديد؟
ج: يرجى الاتصال بنا على الفور، ونحن نقدم خدمة استشارية مجانية قبل البيع. كما يمكننا مساعدتك في حل مشكلة تدريب العمال.
أنا قلق بشأن خدمة ما بعد البيع!
أولاً، كل آلة تغادر المصنع ستكون مرفقة مع التعليمات باللغة الإنجليزية التي تشمل دليل الصيانة ودليل التشغيل. لدينا أيضاً مقاطع فيديو تعليمية مفصلة، حتى المبتدئين يمكنهم تشغيل الجهاز بمجرد مشاهدة الفيديوهات. نقدم التدريب مجاناً، يمكن للعميل أن يأتي إلى مصنعنا للتدريب، أو يمكن لمهندسنا أن يأتي إلى مصنع العميل للتدريس.
ثانياً، فترة الضمان سنة واحدة. أي قطعة تالفة غير نتيجة إهمال بشري خلال فترة الضمان سيتم استبدالها مجاناً! نوفر قطع الغيار مدى الحياة بسعر التكلفة. القطع الكهربائية مثل اللوحات ومحركات السيرفو، سنوفرها مدى الحياة أيضاً بسعر التكلفة.
ثالثًا، خدمة العملاء لدينا متاحة على مدار 24 ساعة في اليوم، ويمكنك استشارتنا في أي وقت إذا كان لديك أي أسئلة.
س: لماذا اخترتكم؟ ما هو الفرق بينكم وبين الموردين الصينيين الآخرين؟
أ: نحن مصنعون ولقد تخصصنا في هذا المجال لأكثر من 20 عامًا. يتم تصدير آلاتنا إلى جميع أنحاء
العالم.
يمكنك الحصول على منتج بجودة مثالية وخدمة احترافية من CHUANG YUAN بأسعار جيدة.
